Chapter 4 Construction de diagrammes de processus métiers

Matrice CLMS (MPM)

Une matrice CLMS est un tableau qui permet d'observer, au niveau global, les actions (Création, Lecture, Modification ou Suppression) effectuées par vos processus sur des données ou des ressources, et de les modifier ou d'y ajouter des actions manquantes.

Une matrice CLMS peut être créée dans un diagramme de chorégraphie avec l'un des langages cible suivants :

Langages d'analyse (à l'exception de BPMN)
Langages collaboratifs

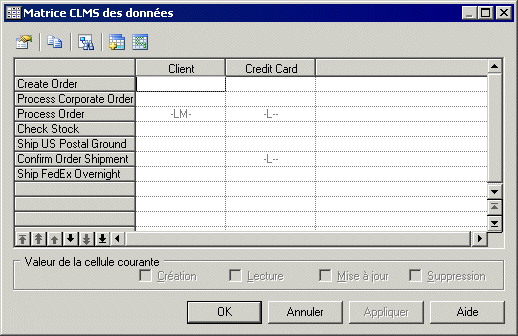

Matrice CLMS des données

Dans l'exemple suivant, le processus Process Order lit et met à jour les données du client, et lit les informations de la carte de crédit, tandis que le processus Confirm Order Shipment lit les données de Credit Card :

Matrice CLMS des ressources

Dans l'exemple suivant, le processus Check Stock lit les données stockées dans la ressource Inventory et le processus Ship FedEx Overnight lit et met à jour les données stockées dans la ressource Work Team :

La matrice CLMS se compose des éléments suivants :

En-têtes – qui contiennent le nom des ressources ou des données en haut des colonnes et le nom des processus à gauche des colonnes.
Cellules – qui contiennent les valeurs CLMS (Création, Lecture, Modification, Suppression). Les valeurs CLMS sont dérivées du mode d'accès spécifié dans l'onglet Données de la feuille de propriétés de processus ou de flux de ressource. Les cellules sont vides lorsqu'il n'existe aucune relation entre les objets.
