Chapter 3 Modèles

Echange de modèles à l'aide du format XMI

PowerAMC vous permet d'échanger des modèles UML (Unified Modeling Language) entre différents distributeurs d'outils UML à l'aide du format de fichier standard XMI (XML Metadata Interchange).

XMI regroupe les avantages du standard XML utilisé pour la définition, la validation et le partage de formats de documents sur le Web ainsi que les avantages de la notation standard UML orienté-objet. Toutefois, la version courante de XMI ne prend pas en charge les échanges de diagrammes.

La version courante de XMI est 1.1 et PowerAMC utilise le DTD UML 1.3 pour générer les fichiers XMI.

Importation de fichiers XMI

Lorsque vous importez un fichier XMI, vous devez choisir un langage objet et le type du diagramme à ouvrir (diagramme de classes ou diagramme de cas d'utilisation). Vous pouvez ensuite sélectionner le fichier .XML à importer.

Le MOO correspondant s'affiche dans la fenêtre de diagramme. Par défaut, tous les symboles sont affichés.

Pour importer un fichier XMI sous forme de MOO :

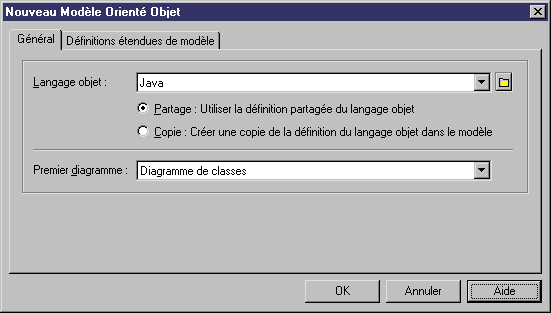

Sélectionnez Fichier→Importer→Fichier XMI pour afficher la boîte de dialogue Nouveau Modèle Orienté-Objet.

Sélectionnez un langage objet dans la liste Langage objet.

Sélectionnez Partage ou Copie selon que vous souhaitez partager ou copier la définition de langage objet.

Sélectionnez le type du premier diagramme (diagramme de classes ou diagramme de cas d'utilisation) à ouvrir dans la liste Premier diagramme.

Cliquez sur OK, sélectionnez le fichier .XMI approprié, puis cliquez sur Ouvrir.

Une boîte de dialogue affiche la progression du profil d'importation.

La fenêtre Liste de résultats affiche la progression de l'importation des objets. Au terme du processus d'importation, le MOO correspondant au fichier XMI importé est ouvert dans la fenêtre de diagramme.

Exportation de fichiers XMI

Vous pouvez exporter vos MOO PowerAMC sous forme de fichier XMI afin de les ouvrir facilement dans d'autres outils de modélisation UML ou dans des générateurs de code tels que Java, CORBA ou C++. Remarquez que seuls les objets du diagramme de classe et du diagramme de cas d'utilisation sont exportés, et les symboles sont perdus car seuls les objets sont exportés.

Pour exporter des fichiers XMI :

Sélectionnez→Exporter→Fichier XMI.

Saisissez un nom pour le fichier que vous souhaitez importer et cliquez sur Enregistrer.

Une boîte de dialogue affiche la progression du profil d'exportation.

La fenêtre Liste de résultats, située dans la partie inférieur de la fenêtre principale de PowerAMC, affiche la progression de l'exportation des objets. Votre MOO est désormais un fichier XMI.
