Chapter 11 Liaison et synchronisation de modèles

Volet Liens de génération

Le volet Liens de génération affiche les sources ou les cibles de l'objet sélectionné dans le modèle courant sous la forme d'une arborescence. L'objet racine est l'objet source ou cible dans le modèle courant, et le nom du lien de génération est composé des éléments suivants :

• Le type d'objet
• Le nom d'affichage (nom ou code)
• Le nom d'affichage des extrémités (objet lien uniquement)
• L'emplacement de l'objet

Il utilise le format suivant :

<type> '<nom>' (<objet 1> - <objet 2>) [<emplacement>]

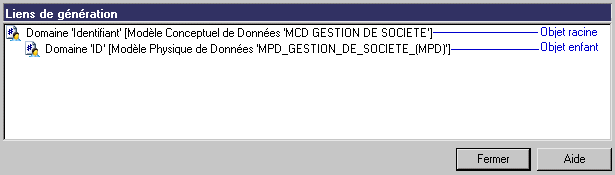

Exemple :

Vous pouvez double-cliquer sur un lien de génération dans ce volet pour visualiser les propriétés de l'objet source ou cible.
