Chapter 11 Liaison et synchronisation de modèles

Onglet Modèles cible de la fenêtre d'options de génération

Les raccourcis font référence à un objet cible contenu dans un modèle cible, ce qui vous permet de partager des objets entre différents modèles. Vous pouvez préserver le lien entre un raccourci généré et son objet cible lors de la génération. Par défaut, la case Générer est cochée et la propriété Générer en tant que a la valeur Raccourci dans la feuille de propriétés du raccourci, ce qui permet de préserver le lien entre un raccourci et son objet cible lors de la génération.

Pour générer des raccourcis, vous devez sélectionner les modèles générés contenant les objets cible des raccourcis générés dans l'onglet Modèles cible de la boîte de dialogue de génération. L'onglet Modèle cible affiche les colonnes suivantes :

Le processus de génération de modèle permet de définir l'objet cible sous forme d'un raccourci dans un modèle généré.

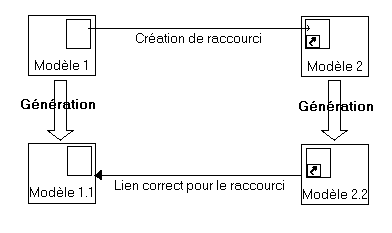

Par exemple, la séquence d'événements pour la génération de raccourcis se présente comme suit :

1. Modèle 2 contient un raccourci vers un objet de Modèle 1.
2. Modèle 1 est généré dans Modèle 1.1.
3. Modèle 2 est préparé pour la génération de Modèle 2.2 et l'onglet Modèle cible est sélectionné. Modèle 1 est répertorié dans la colonne Modèles cible et, si Modèle 1 est ouvert dans l'espace de travail, la colonne Modèles générés affiche le nom du dernier modèle généré à partir de Modèle 1. Vous pouvez sélectionner un autre modèle généré dans la colonne Modèles générés. Si Modèle 1 n'est pas ouvert, il vous suffit de cliquer sur l'entrée correspondante pour l'ouvrir.
4. Le raccourci dans Modèle 2.2 est correctement généré avec un lien vers son objet cible dans Modèle 1.1.
