Chapter 8 Gestion des raccourcis et des réplications d'objet

Raccourcis

Un raccourci est un objet qui représente et se réfère à un objet cible. Il existe deux types de raccourcis :

Un raccourci interne – c'est un raccourci vers un objet se trouvant dans un autre package du même modèle.
Un raccourci externe – c'est un raccourci vers un objet se trouvant dans un autre modèle. Le modèle externe peut prendre la forme d'une bibliothèque d'objets réutilisables.

Les raccourcis permettent de tirer parti des fonctionnalités suivantes :

Réutilisabilité : Vous pouvez créer des bibliothèques d'objets réutilisables dont les propriétés seront héritées par de nouveaux objets dans différents modèles. Considérons par exemple l'entité Personne qui comporte quatre attributs : Nom, Age, Nationalité et Adresse, qui peuvent être utilisés via des liens d'héritage dans n'importe quel modèle dans lequel vous souhaitez avoir une entité telle que Client, Employé, etc.
Mises à jour automatiques : Lorsque l'objet cible change, les modifications sont automatiquement répercutées dans tous les raccourcis. Notez que les modèles référent et cible doivent être ouverts dans l'espace de travail pour que les modifications soient appliquées.

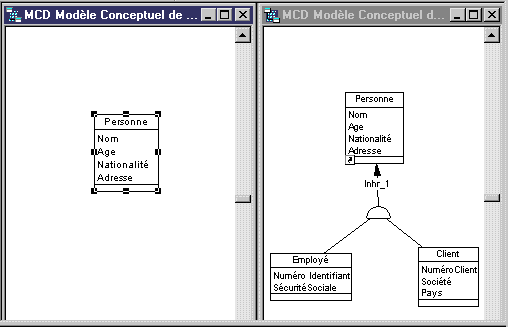

Dans l'exemple ci-dessous, l'entité Personne est créée dans un MCD, et un raccourci vers cette entité est créé dans un second MCD. Le symbole de Personne dans le second MCD est doté d'une petite flèche dans l'angle inférieur gauche pour indiquer qu'il s'agit d'un raccourci :

Objets ne prenant pas en charge les raccourcis

Vous pouvez créer des raccourcis internes et externes pour la plupart des types d'objets qui s'affichent sous un diagramme ou un package de modèle dans l'Explorateur d'objets. Vous pouvez également créer des raccourcis de raccourcis.

Les objets suivants ne permettent pas la création de raccourcis ou uniquement la création de raccourcis externes :

Modèle	Raccourcis internes et externes non pris en charge	Raccourcis externes pris en charge
MCD	—	—
MOO	Début, fin, décision, synchronisation, point de jonction, transition, état, fragment d'interaction, référence d'interaction	Message
MPM	Début, fin, décision, synchronisation, flux de ressource, fournisseur de service, fournisseur d'interface, opération	Flux, corrélation, variable
MSX	[Pas de raccourci interne car il n'y pas de packages dans un MSX]	Import, inclusion, redéfinition, notation
MFI	—	—
MGX	Lien de traçabilité, allocation d'utilisateur	—

Il est néanmoins toujours possible de créer des raccourcis dans un modèle d'un autre type à des fins de traçabilité.

Vous ne pouvez pas créer de raccourcis internes vers des objets globaux, tels que les unités d'organisation ou les règles de gestion, car ils appartiennent toujours au modèle et ne peuvent pas être déplacés dans un sous-package. Vous pouvez cependant créer des raccourcis externes vers ces objets.

Raccourci d'une information
Vous ne pouvez utiliser le raccourci d'une information que si ce dernier est interne (même espace de noms). Le raccourci d'une information dupliquée comporte les mêmes caractéristiques que le raccourci de l'information d'origine.
