Disposition automatique

Chapter 6 Diagrammes et symboles

Disposition automatique

La commande Disposition automatique permet de réorganiser automatiquement les symboles dans les diagrammes afin d'éviter les chevauchements de noeuds, les croisements entre les liens et les noeuds et autres liens, ou les distances trop longues entre les noeuds associés.

Notez par la disposition automatiquement n'est pas disponible pour le diagramme de séquence de MOO ou tout diagramme contenant des couloirs.

Pour appliquer une disposition automatique :

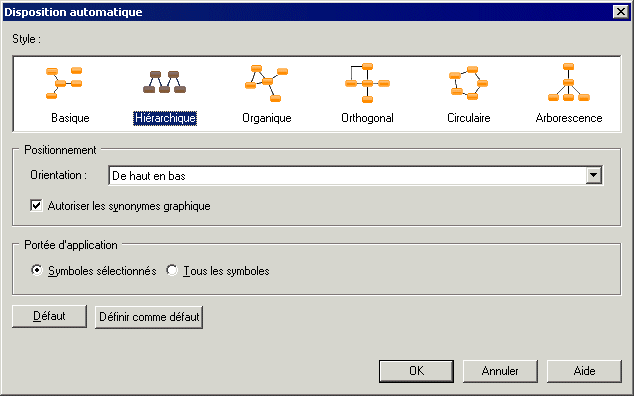

Sélectionnez Symbole→Disposition automatique pour afficher la fenêtre Disposition automatique.

Choisissez l'un des styles disponibles suivants. Notez que la disponibilité de certains styles peut varier en fonction du diagramme courant.
- Basique – Convient aux diagrammes les plus simples.
- Hiérarchique – Met en évidence la direction ou le flux principal au sein d'un graphe dirigée. Vous pouvez également spécifier une orientation pour le flux situé sous le graphe.
- Organique – Pour les graphes dépourvus de direction.
- Orthogonal - Pour les graphes dépourvus de direction. Vous pouvez également spécifier une orientation pour le flux dans le graphe.
- Circulaire – Produit des typologies en anneau et étoile interconnectées afin de mettre en évidence les groupes et structures arborescentes au sein d'un réseau. Vous pouvez également spécifier une forme de cycle ou de radient.
- Arborescence – Pour les arborescences pourvues ou non de direction. Vous pouvez également spécifier une orientation pour le flux dans le graphe.
Spécifiez si vous souhaitez appliquer la disposition automatique aux seuls symboles sélectionnés ou à tous les symboles.
Cliquez sur OK pour appliquer la disposition automatique et revenir au diagramme.
Défaut et définir par défaut
Vous pouvez cliquer à tout moment cliquer sur le bouton Défaut pour revenir aux paramètres de disposition automatique par défaut. Cliquez sur le bouton Définir comme défaut pour définir le style sélectionné comme style par défaut.
