Transfert d'un diagramme dans un package

Dans certains cas, vous pouvez souhaiter déplacer un package et certains objets qu'il contient dans un autre package (ou dans un objet composite, tel qu'un processus ou une activité).

Les objets de liaison que vous transférez conservent leurs liens dans le package cible et un raccourci est généralement créé dans le package source. En règle générale, il convient de préserver la modélisation du diagramme d'origine.

Les règles de création de raccourci dans PowerAMC s'appliquent également au transfert d'objets entre packages.

Pour plus d'informations sur la création de raccourcis, reportez-vous au chapitre Gestion des raccourcis et des réplications d'objet.

Vous pouvez vous contenter de glisser-déposer le diagramme d'un package à l'autre depuis l'Explorateur. Tous les objets affichés dans le diagramme sont automatiquement transférés dans le package cible.

Vous pouvez utiliser l'Assistant pour contrôler le choix des objets à transférer dans le nouveau package.

Pour transférer un diagramme dans un package :

Sélectionnez Vue→Diagramme→Transférer dans un package.

ou

Pointez sur l'arrière-plan du diagramme, cliquez le bouton droit de la souris, puis sélectionnez Diagramme→Transférer dans un package dans le menu contextuel.

ou

Pointez sur le noeud du diagramme dans l'Explorateur d'objets, cliquez le bouton droit de la souris, puis sélectionnez Diagramme→Transférer dans un package dans le menu contextuel.

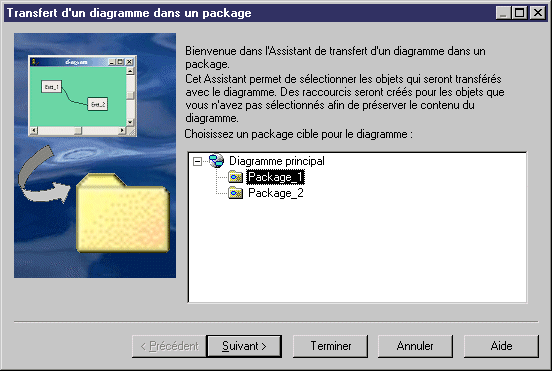

La page Transfert d'un diagramme dans un package s'affiche.

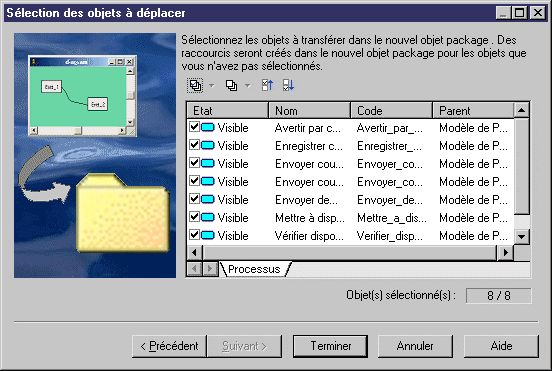

Sélectionnez un package cible dans lequel vous souhaitez transférer le diagramme courant, puis cliquez sur Suivant pour afficher la boîte de dialogue Sélection des objets à déplacer.

Cette page répertorie tous les objets du diagramme susceptibles d'être transférés vers le nouveau package. Les objets sont organisés par type, avec un sous-onglet par type d'objet. Par défaut, tous les objets sont sélectionnés.

[facultatif] Décochez les cases correspondant aux objets que vous ne souhaitez pas transférer dans le nouveau package. Les objets désélectionnés ici restent dans le package d'origine et seront représentés dans le nouveau package par des raccourcis.

Cliquez sur Terminer pour transférer le diagramme dans le nouveau package.

Dernier diagramme dans le package
Si le dernier diagramme est déplacé ou supprimé dans le package, un nouveau diagramme est automatiquement créé car tous les packages doivent contenir au moins un diagramme.
