Chapter 5 Construction de diagrammes de couche de technologie

Notions de base relatives au diagramme d'infrastructure de technologie

Un diagramme d'infrastructure de technologie est l'unique diagramme dans la couche de technologie. Il fournit une représentation de haut niveau de l'architecture physique déployée dans l'entreprise.

Exemple

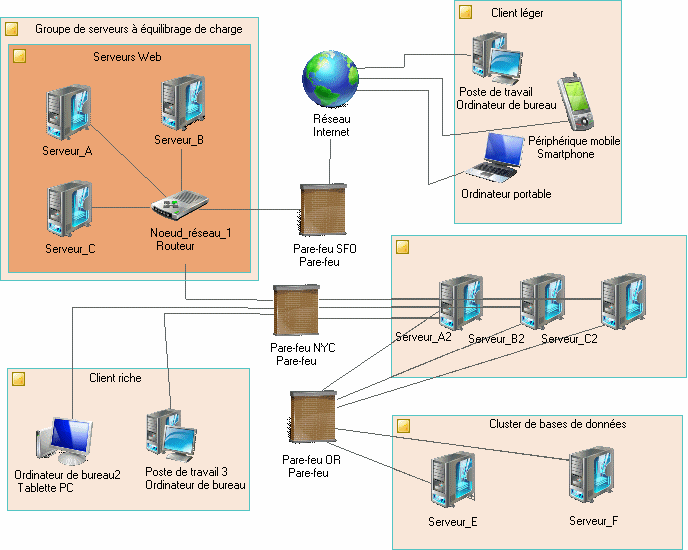

Dans cet exemple, le déploiement de serveurs au sein de la société est représenté, ainsi que l'accès Web mis à la disposition des clients légers :
