Chapter 4 Construction de diagrammes de couche d'application

Notions de base relatives au diagramme orienté service

Un diagramme orienté service permet d'associer des applications et d'autres objets de couche d'application aux services et processus métiers afin d'assister à la modélisation SOA.

Exemple

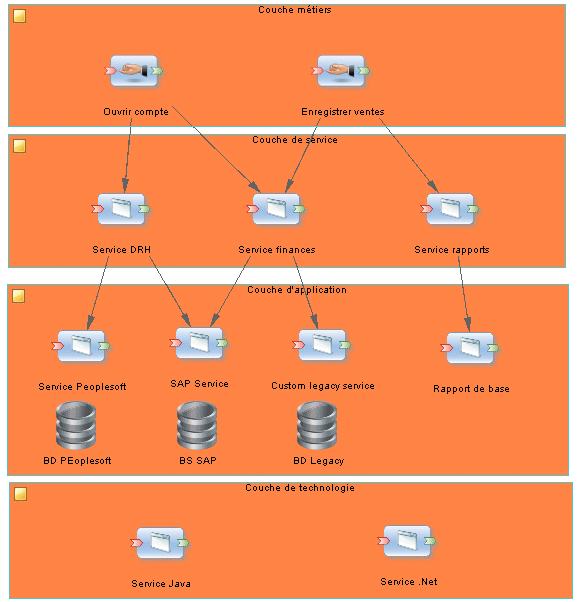

Dans cet exemple, les services métiers Ouvrir compte et Enregistrer ventes sont affichés en relation avec les services d'application, les applications, et les technologies qui les mettent en oeuvre :
