Chapter 4 Construction de diagrammes de couche d'application
Un diagramme d'architecture d'application montre une vue de haut niveau de l'architecture d'application, et permet d'identifier les applications, les sous-applications, composants, bases de données, services, etc, ainsi que leurs interactions.

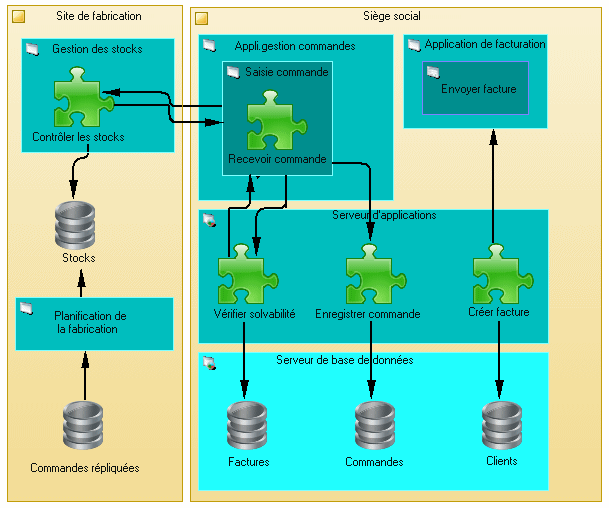

Cet exemple montre les interactions entre les systèmes principaux de traitement des commandes et de gestion des stocks dans le siège social et le site de fabrication.
