Chapter 3 Construction de diagrammes de couche métiers

Zone d'architectures (MAE)

Une zone d'architecture est un objet abstrait qui peut contenir et regrouper d'autres objets.

Vous pouvez créer une zone d'architecture dans les types de diagramme suivants :

Diagramme de communications métiers (voir Notions de base relatives au diagramme de communications métiers)
Diagramme de cartographie des processus (voir Notions de base relatives au diagramme de cartographie des processus)
Diagramme d'urbanisation (voir Notions de base relatives au diagramme d'urbanisation)
Diagramme d'architecture d'application (voir le chapitre Construction de diagrammes de couches d'application)
Diagramme orienté service (voir le chapitre Construction de diagrammes de couches d'application)
Diagramme d'infrastructure de technologie (voir le chapitre Construction de diagrammes de couche de technologie)

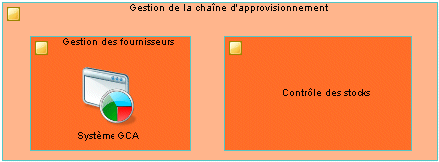

Dans cet exemple, la zone Gestion de la chaîne d'approvisionnement contient les zones Gestion de fournisseurs et Contrôle des stocks :
