Chapter 11 Reverse engineering d'une base de données dans un MPD

Reverse engineering à partir d'une connexion directe à une base de données

PowerAMC peut générer un MPD par le reverse engineering à partir d'une connexion directe à une base de données.

Pour procéder au reverse engineering d'objets de base de données à partir d'une connexion directe à une base de données :

1. Pour procéder au reverse engineering dans un MPD existant, sélectionnez SGBD→Appliquer les changements du modèle à la base.

   ou

   Pour procéder au reverse engineering dans un nouveau MPD, sélectionnez Fichier→Reverse engineering→Base de données pour afficher la boîte de dialogue Nouveau modèle physique de données.
2. Lorsque la boîte de dialogue Options de reverse engineering d'une base de données s'affiche, cliquez sur le bouton radio A l'aide d'une source de données.



      Source de données
   Une source de données peut être prédéfinie, ou bien vous pouvez saisir le nom d'une source de données existante. Dans ces deux cas, lorsque vous cliquez sur OK, une boîte de dialogue de connexion à une base de données s'affiche, et vous devez spécifier des paramètres de connexion supplémentaires. Cliquez sur Connecter pour faire apparaître la boîte de dialogue Options de reverse engineering d'une base de données. (Passez à l'étape 9)

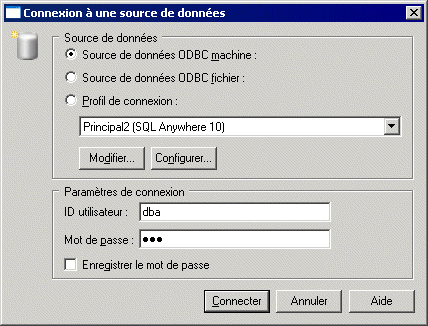

3. Cliquez sur l'outil Connexion à une source de données pour afficher la boîte de dialogue Connexion à une source de données.

4. Cliquez sur le bouton radio approprié, spécifiez un ID utilisateur et un mot de passe, puis cliquez sur Connecter pour établir la connexion et revenir à la boîte de dialogue de reverse engineering.
5. Si vous souhaitez sélectionner des tables réservées à l'administrateur de base de données, cochez la case Reverse engineering à l'aide des permissions de l'administrateur.

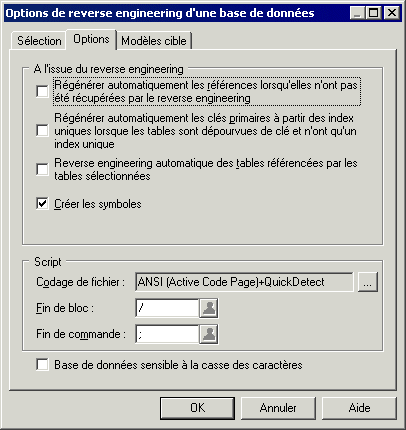

6. Cliquez sur l'onglet Options pour spécifier des options de reverse engineering supplémentaires. Pour plus d'informations, reportez-vous à la section Onglet Options de la boîte de dialogue de reverse engineering.

7. Cliquez sur l'onglet Modèles cible pour spécifier les éventuels raccourcis externes. Pour plus d'informations, reportez-vous à la section Onglet Modèles cible de la boîte de dialogue de reverse engineering.

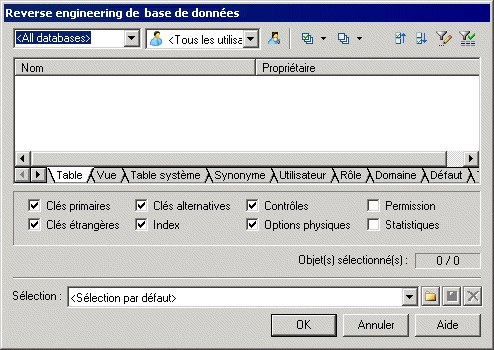

8. Cliquez sur OK pour afficher la boîte de dialogue Reverse engineering via ODBC. Cette boîte de dialogue permet de spécifier une sélection d'objets sur lesquels faire porter le reverse engineering. Seules les tables et les triggers sont sélectionnés par défaut.


   Pour plus d'informations sur la sélection d'objets, reportez-vous à la section Fenêtre de sélection pour le reverse engineering d'une base de données.
9. Cliquez sur OK pour lancer le processus de reverse engineering. Une fois le processus terminé, un message de confirmation s'affiche dans la fenêtre Résultats. Si vous effectuez un reverse engineering vers un MPD existant, la boîte de dialogue Fusion de modèles s'affiche pour vous aider à fusionner les nouveaux objets dans votre MPD.

Pour plus d'informations sur la fusion et la comparaison de deux modèles, reportez-vous au chapitre Comparaison et fusion de modèles dans le Guide des fonctionnalités générales de PowerAMC .
