Chapter 6 Construction de triggers et procédures

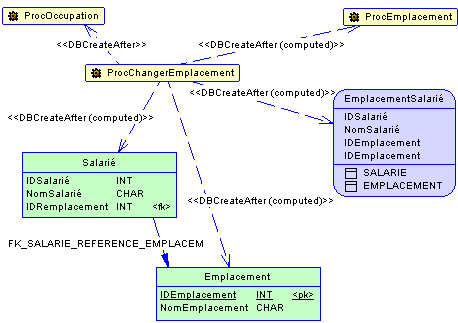

Les procédures faisant l'objet de symboles dans le diagramme, vous pouvez leur ajouter des dépendances supplémentaires manuellement. Pour ce faire, utilisez l'outil Lien/Dépendance étendue dans la palette. Dans le diagramme ci-dessous, une dépendance a été ajoutée entre ProcChangerEmplacement et une nouvelle procédure, appelée ProcOccupation :

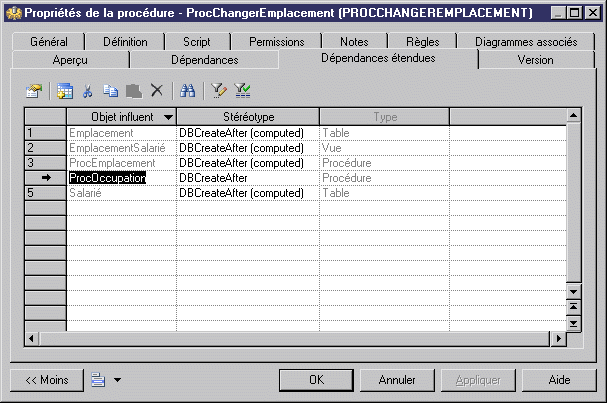

Etant donné que ProcOccupation n'est pas référencée directement dans ProcChangerEmplacement, il est nécessaire d'ajouter manuellement le stéréotype <<DBCreateAfter>> à la dépendance en utilisant l'onglet Dépendances étendues de la feuille de propriétés de ProcChangerEmplacement :
