Chapter 4 Construction de diagrammes physiques

Application d'une règle de gestion à un objet de modèle

Vous pouvez appliquer une règle de gestion un objet de modèle à partir de la feuille de propriétés de ce dernier.

Pour appliquer une règle de gestion à un objet de modèle :

1. Affichez la feuille de propriétés d'objet de modèle, puis cliquez sur l'onglet Règles.

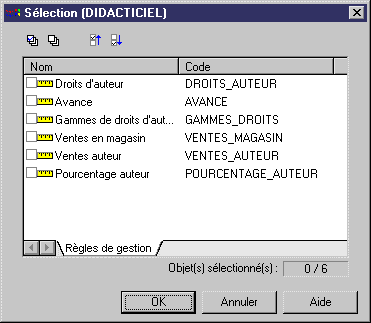

2. Cliquez sur l'outil Ajouter des objets pour afficher une liste de règles de gestion.

3. Sélectionnez une ou plusieurs règles de gestion, puis cliquez sur OK.

   Les règles de gestion sont ajoutées à l'objet et s'affichent dans la liste des règles de gestion de cet objet.
4. Cliquez sur OK pour revenir au diagramme.


      Colonne U dans la boîte de dialogue Liste des règles de gestion
   Lorsque vous appliquez une règle de gestion à un objet, la case contenue dans la colonne U (Utilisé) en regard de cette règle de gestion est automatiquement cochée dans la boîte de dialogue Liste des règles de gestion pour indiquer que la règle de gestion est utilisée par au moins un objet du modèle. La colonne U permet d'identifier les règles de gestion non utilisés, de façon à pouvoir les supprimer au besoin.
