Chapter 5 Construction de diagrammes dynamiques
Une fin est le point final d'une activité ou d'un état. Son symbole est un cercle plein entouré d'un autre cercle.
Une fin peut être créée dans les types de diagramme suivants :

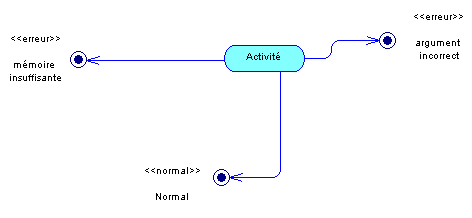

Un diagramme peut contenir plusieurs fins si vous souhaitez représenter plusieurs cas de fins différents, par exemple des scénarios d'erreur :
Vous pouvez également ne spécifier aucune fin si vous souhaitez représenter un processus infini entre deux activités.
Vous ne pouvez pas utiliser un raccourci de fin, mais les fins peuvent faire l'objet d'un synonyme graphique.
Vous ne devez pas utiliser une même fin pour plusieurs diagrammes.
