Chapter 4 Extension de vos modèles à l'aide de profils

Collections calculées (Profile)

Vous définissez une collection calculée sur une métaclasse, un stéréotype ou un critère lorsque vous devez afficher une liste d'objets associés avec une sémantique personnalisée. Les collections calculées (contrairement aux collections étendues) ne peuvent pas être modifiées par l'utilisateur (voir Collections et compositions étendues (Profile).

Vous créez des collections calculées pour :

Afficher des dépendances personnalisées pour un objet sélectionné, la collection calculée s'affiche dans l'onglet Dépendances de la feuille de propriétés de l'objet. Vous pouvez double-cliquer sur des éléments et naviguer parmi les dépendances personnalisées.
Affiner l'analyse d'impact en créant vos propres collections calculées afin d'être en mesure de mieux évaluer l'impact d'un changement. Par exemple, dans un modèle dans lequel les colonnes et domaines peuvent diverger, vous pouvez créer une collection calculée sur la métaclasse domain qui répertorie toutes les colonnes qui utilisent le domaine et qui ont le même type de données.
Améliorer vos rapports. Vous pouvez faire glisser n'importe quel livre sous un autre livre ou élément de liste et modifier sa collection par défaut afin de documenter un aspect particulier du modèle (voir "Modification de la collection d'un noeud" dans le chapitre Rapports du Guide des fonctionnalités générales ).
Améliorer la génération à l'aide du langage de génération par template, puisque vous pouvez boucler sur des collections calculées personnalisées.

Par exemple, dans un MOO, vous pouvez être amené à créer une liste de diagrammes de séquence utilisant une opération, vous pouvez alors créer une collection calculée sur la métaclasse d'opération qui extrait cette information.

Dans un MPM, vous pouvez créer une collection calculée sur la métaclasse de processus qui répertorie les entités de MCD créée à partir des données associées au processus.

Pour créer une collection calculée :

Pointez sur une métaclasse, un stéréotype ou un critère, et cliquez le bouton droit de la souris, puis sélectionnez Nouveau→Collection calculées.

Saisissez un nom dans la zone Nom. Ce nom sera utilisé comme dans pour l'onglet correspondant dans la feuille de propriétés de l'objet.

[facultatif] Saisissez un commentaire pour décrire la collection.

Sélectionnez une métaclasse qui sera la base de la collection dans la zone Type de cible.

[Facultatif] Sélectionnez ou saisissez un stéréotype pour affiner l'instance de la métaclasse cible qui peut apparaître dans la collection.

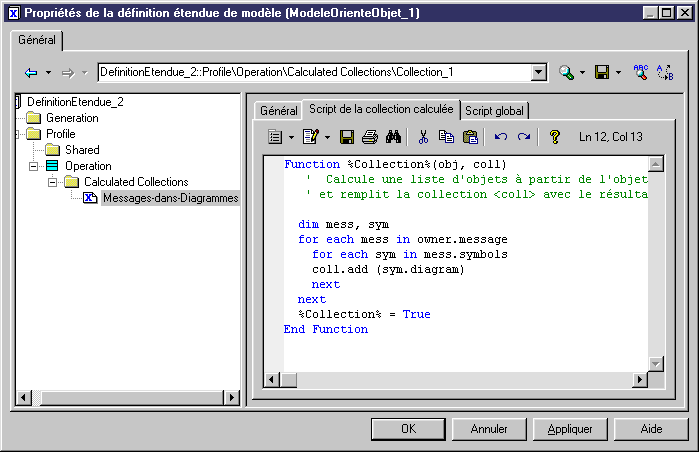

Cliquez sur l'onglet Script de la collection calculée, puis saisissez un script qui va calculer quels objets constitueront la collection. Le cas échéant, vous pouvez réutiliser les fonctions stockées dans l'onglet Script global.

Cliquez sur Appliquer pour valider vos modifications.
