Chapter 4 Construction d'un diagramme conceptuel


Affectation d'une action à une opération dans un diagramme conceptuel

Une action participe au déroulement d'une opération.

Vous affectez une action à une opération à l'aide de l'onglet Actions de la feuille de propriétés d'une opération.

Steps Pour affecter une action à une opération :

  1. Ouvrez la feuille de propriétés de l'opération.
  2. Cliquez sur l'onglet Actions pour ouvrir l'onglet correspondante.

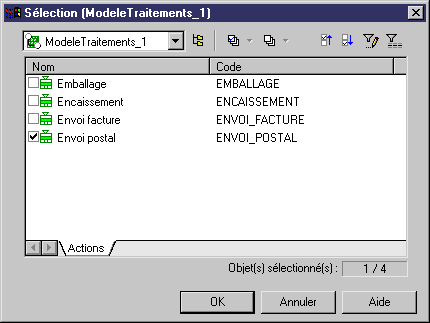

  3. Cliquez sur l'outil Sélectionner une action pour ouvrir une boîte de dialogue de sélection.
  4. Cochez la case correspondant à l'action que vous souhaitez affecter à l'opération.
  5. Cliquez sur OK.

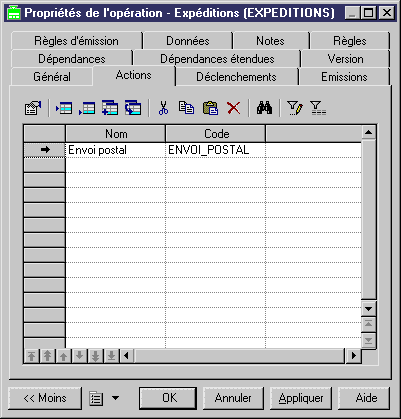

    L'action s'affiche dans l'onglet Actions de la feuille de propriétés de l'opération.
  6. Cliquez sur OK pour fermer la boîte de dialogue.

Note   Ordre des actions dans l'onglet Actions
Une action étant une information séquentielle dans le déroulement d'une opération, il vous appartient d'ordonner les actions affectées à l'aide des différents boutons de déplacement situés dans la partie inférieure gauche de la boîte de dialogue.

Note   Affichage d'une opération à partir de la feuille de propriétés de l'action
Les opérations qui utilisent l'action sont affichées dans la feuille de propriétés de l'action. Vous pouvez y accéder via l'onglet Dépendances.
Pour plus d'informations sur les opérations, reportez-vous à la section Opérations (MTM)l.
