Chapter 5 Construction d'un diagramme organisationnel
Vous pouvez afficher la feuille de propriétés d'un déclenchement de phase en double-cliquant sur le symbole de ce déclenchement de phase dans le diagramme :
| Propriété | Description |
|---|---|
| Evénement | Nom de l'événement déclencheur de la phase. Vous pouvez utiliser les outils à droite de la liste pour créer un objet, parcourir l'arborescence des objets disponibles ou afficher les propriétés de l'objet sélectionné. |
| Phase | Nom de la phase déclenchée par l'événement |
| Stéréotype | Sous-classification utilisée pour étendre la sémantique d'un objet sans changer sa structure ; peut être prédéfini ou bien défini par l'utilisateur |
| Synchronisation | Condition de synchronisation de la phase |
| Alias | Abréviation de l'événement déclencheur. S'affiche dans le symbole de l'événement |
Une condition de synchronisation est une condition booléenne et temporelle qui lie les événements déclencheurs grâce à des opérateurs logiques.
Ces opérateurs sont :
La phase n'est déclenchée que si la condition de synchronisation est remplie.

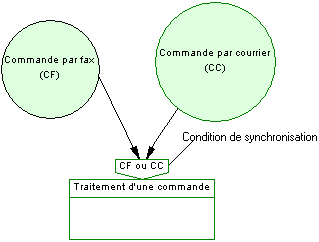

Dans l'exemple suivant, la commande ne pourra être traitée que si :
ou
