Chapter 8 Modélisation des correspondances O/R

Définition d'une correspondance d'identifiant primaire

Les colonnes de clé primaire doivent être mises en correspondance avec les attributs persistants. Tout comme les clés primaires pour les tables, vous devez définir ces attributs persistants comme identifiants primaires des classes d'entité. Les clés primaires mises en correspondance doivent être des clés primaires de tables principales.

Il existe trois types de mise en correspondance d'identifiant primaire :

• Correspondance d'identifiant primaire simple c'est-à-dire une clé primaire ne comportant qu'une seule colonne. L'identifiant primaire mis en correspondance n'a qu'un attribut persistant mis en correspondance avec la colonne.
• Correspondance d'identifiant primaire simple composite c'est-à-dire une clé primaire composée de plusieurs colonnes. L'identifiant mis en correspondance peut avoir le même nombre d'attributs persistants mis en correspondances avec les colonnes.
• Correspondance d'identifiant primaire de composant, qui est un cas particulier de correspondance d'identifiant primaire composite. Plusieurs attributs persistants sont contenus dans une classe de type valeur. L'identifiant primaire mis en correspondance contient un attribut dont le type est une classe de type valeur.

La correspondance d'identifiant primaire est obligatoire pour les classes d'entité.

Pour définir une correspondance d'identifiant primaire simple :

1. Définissez un attribut persistant comme identifiant primaire.
2. Définissez une correspondance pour l'attribut.

Pour définir un correspondance d'identifiant primaire composite :

1. Définissez plusieurs attributs persistants comme identifiant primaire.
2. Définissez une correspondance pour chacun des attributs.

Les colonnes des clés primaires peuvent être mises en correspondance avec une association. Elles sont migrées depuis les clés primaires des autres tables.

Pour plus d'informations, voir la section Transformation d'une association un-plusieurs.

Pour définir un correspondance d'identifiant primaire de composant :

1. Définissez un attribut persistant comme identifiant primaire.
2. Définissez le type comme classe de type valeur.
3. Définissez les correspondances d'attribut pour la classe de type valeur.

Les attributs des classes de type valeur sont mis en correspondance avec les colonnes, qui sont incorporées dans les tables principales mises en correspondance par d'autres classes d'entité. Vous devez donc ajouter les tables primaires des classes conteneur comme sources de correspondance pour les classes de type valeur. Si la classe de type valeur est utilisée dans plusieurs classes d'entité, vous devez mettre en correspondance chacun de ses attributs persistants avec plusieurs colonnes de tables de ces classes.

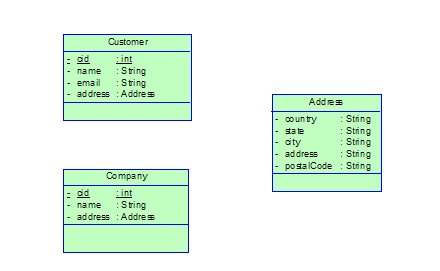

Par exemple, la classe de type valeur Address est utilisée comme type d'attribut pour deux classes, Product et Customer .

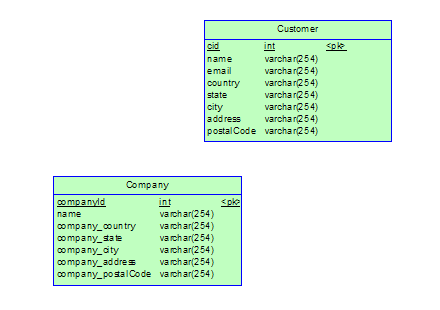

L'attribut de la classe de type valeur Address peut être mis en correspondance avec les colonnes de deux tables, Company et Customer .

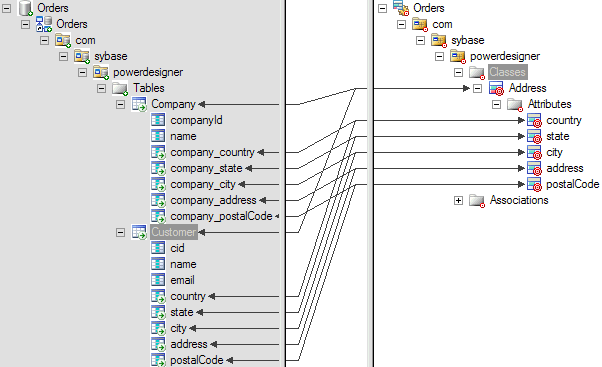

La mise en correspondances est plus simple à visualiser dans l'Editeur de correspondances.
