Définition de packages dans un MPM

Un package est un mécanisme général permettant d'organiser des éléments en groupes. Il contient des objets de modèle et peut être créé dans tous les diagrammes.

Lorsque vous gérez des modèles de grande taille, il peut être utile de les répartir dans des unités de moindre importance afin d'éviter de manipuler de trop grandes quantités d'éléments. Les packages sont utilisés pour affecter des portions de modèles, représentant différentes tâches ou différents domaines d'activité, à des équipes de développement distinctes.

Le langage de processus Sybase Unwired Orchestrator ne prend pas en charge les packages.

Hiérarchie des packages

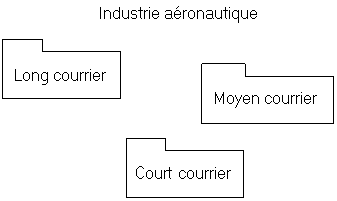

Vous pouvez créer plusieurs packages au même niveau hiérarchique dans un modèle ou décomposer un package en d'autres packages et ce, sans limitation de niveau de décomposition. Chaque package fait l'objet d'une fenêtre de diagramme par défaut. A chaque niveau de décomposition vous pouvez créer plusieurs diagrammes.

Vous pouvez créer n'importe quel type de diagramme dans un package ou un modèle. Les packages vous permettent d'organiser les objets dans des subdivisions fonctionnelles ou organisationnelles.

Si vous supprimez un package, vous supprimez également à la fois les diagrammes ainsi que les objets qu'il contient.

Les objets créés dans un modèle ou dans un package sont partagés entre les différents diagrammes créés dans ce modèle ou package.

Pour plus d'informations sur les packages, reportez-vous à la section Définition d'un package, dans le chapitre "Gestion des modèles" du manuel Guide des fonctionnalités générales de PowerAMC .

Packages dans un processus décomposé
Vous ne pouvez pas créer de packages au sein d'un processus décomposé car ce dernier se comporte déjà comme un package.

Vue composite

Vous pouvez développer un package pour obtenir une vue globale de tout le contenu du diagramme.

Pour ce faire, vous devez pointer sur un package, cliquer le bouton droit de la souris, puis sélectionner Vue composite dans le menu contextuel. Vous devez redimensionner le symbole du package composite pour afficher correctement son contenu :

Pour rétablir la vue normale d'un package, sélectionnez à nouveau la commande Vue composite dans le menu contextuel du package développé.

Notez que si vous double-cliquez sur la vue composite, vous ouvrez automatiquement le diagramme du sous-package.

Pour plus d'informations sur la fonctionnalité de vue composite, reportez-vous à la section "Affichage du sous-diagramme d'un objet composite au sein de son symbole" dans le chapitre "Manipulations graphiques" du manuel Guide des fonctionnalités générale .
