Chapter 5 Gestion des modèles

Importation de fichiers XMI

Lorsque vous importez un fichier XMI, vous devez choisir un langage objet et le type du diagramme à ouvrir (diagramme de classes ou diagramme de cas d'utilisation). Vous pouvez ensuite sélectionner le fichier .XML à importer.

Le MOO correspondant s'affiche dans la fenêtre de diagramme. Par défaut, tous les symboles sont affichés.

Pour importer un fichier XMI sous forme de MOO :

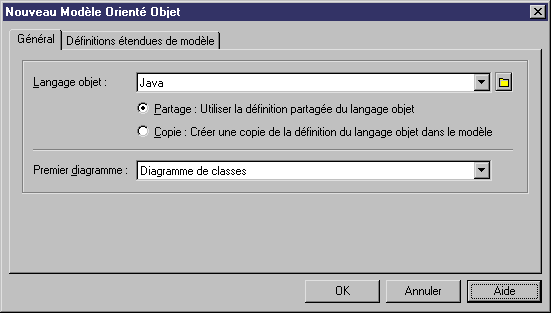

1. Sélectionnez Fichier→Importer→Fichier XMI pour afficher la boîte de dialogue Nouveau Modèle Orienté-Objet.
2. Sélectionnez un langage objet dans la liste Langage objet.
3. Sélectionnez Partage ou Copie selon que vous souhaitez partager ou copier la définition de langage objet.
4. Sélectionnez le type du premier diagramme (diagramme de classes ou diagramme de cas d'utilisation) à ouvrir dans la liste Premier diagramme.

5. Cliquez sur OK, sélectionnez le fichier .XMI approprié, puis cliquez sur Ouvrir.

   Une boîte de dialogue affiche la progression du profil d'importation.

   La fenêtre Liste de résultats affiche la progression de l'importation des objets. Au terme du processus d'importation, le MOO correspondant au fichier XMI importé est ouvert dans la fenêtre de diagramme.
