Chapter 3 Construction d'un modèle XML
Le diagramme XML est le moyen le plus simple pour définir la structure et le contenu d'un document XML si vous n'êtes pas familier de la syntaxe de définition du schéma XML (XML Schema Definition, XSD) de la syntaxe de définition de type de document (Document Type Definition, DTD) ou de la syntaxe XDR (XML-Data Reduced).
Grâce à l'interface graphique conviviale du Modèle XML de PowerAMC, vous pouvez construire un diagramme XML, puis générer automatiquement un fichier XSD, DTD ou XDR.

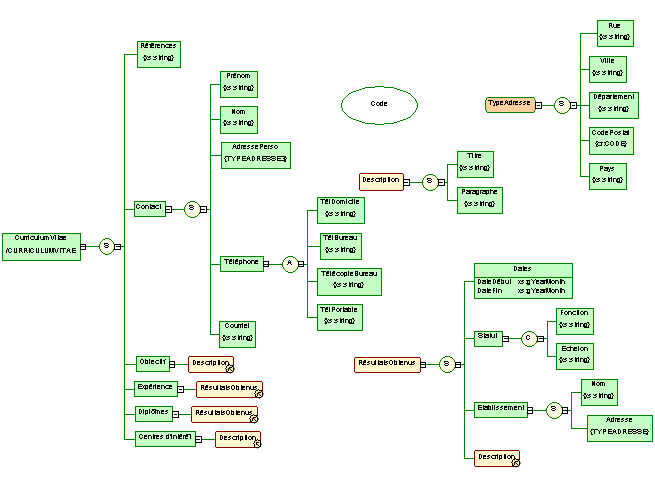

L'illustration suivante représente le diagramme du modèle CurriculumVitae :
Les principaux objets d'un modèle XML sont représentés par des symboles dans son diagramme.
Si un modèle XML est trop large ou trop complexe, vous pouvez créer plusieurs diagrammes pour avoir des vues partielles du modèle et mettre en exergue certains objets.
Par exemple, le diagramme d'origine du modèle XML CurriculumVitae peut être scindé en cinq diagrammes (Principal, Contact, Formation&Expérience, Description et Adresse) correspondant aux cinq principaux objets du modèle.

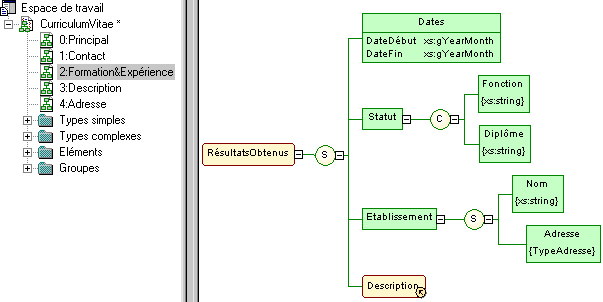

L'illustration suivante montre le diagramme Formation&Expérience du modèle CurriculumVitae :
