Chapter 7 Génération d'autres modèles à partir d'un MSX

Génération d'un nouveau modèle XML à partir d'un MOO

Vous pouvez générer un modèle XML à partir d'un MOO ou à partir d'un package contenu dans un MOO. PowerAMC crée un nouveau modèle XML contenant tous les objets que vous avez sélectionnés pour les générer dans le modèle XML. Le modèle XML créé s'affiche dans l'Explorateur d'objets et le diagramme correspondant s'affiche dans la fenêtre de diagramme.

Vous ne pouvez générer un modèle XML qu'à partir du diagramme de MOO actif.

Pour générer un nouveau modèle XML à partir d'un MOO :

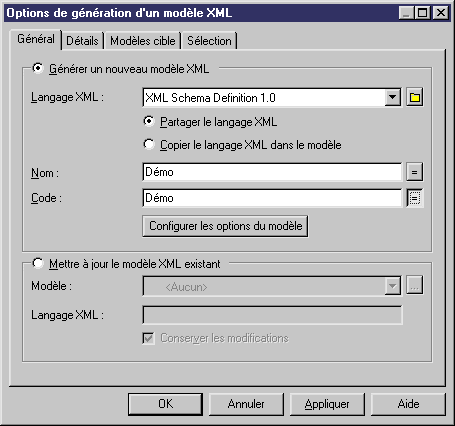

1. Sélectionnez Outils→Générer un modèle XML pour afficher la boîte de dialogue Options de génération d'un modèle XML.
2. Sélectionnez l'option Générer un nouveau modèle XML.

3. Saisissez un nom et un code pour le nouveau modèle XML, faute de quoi il aura le même nom et le même code que le MOO.
4. <Facultatif> Cliquez sur le bouton Configurer les options du modèle pour définir les options du modèle généré.
5. Cliquez sur l'onglet Détails pour définir les options et paramètres de génération.
6. Cliquez sur l'onglet Modèles cible pour sélectionner les modèles cible des raccourcis contenus dans le modèle courant.
7. Cliquez sur l'onglet Sélection, puis sélectionnez le nom d'un MOO dans la liste Sélectionner l'emplacement.


      Génération d'un modèle XML à partir d'un package
   Pour générer un modèle XML à partir d'un package, sélectionnez le nom du package dans la liste située en haut de l'onglet Sélection. Pour générer un modèle XML à partir d'un sous-package, sélectionnez le sous-package approprié dans la liste, ou bien sélectionnez un nom de package, puis sélectionnez l'outil Inclure les sous-objets.


8. Cochez ou décochez la case correspondant à chaque objet selon que vous souhaitez ou non le générer.
9. Cliquez sur OK.

   La fenêtre Résultats affiche la progression de la génération. Le nouveau modèle XML s'affiche dans la fenêtre de diagramme.
