Chapter 3 Construction de diagrammes de fluidité de l'information
Un lien de génération est une relation qui document les dépendances de génération entre au moins deux magasins de données :
La génération de modèle est utilisée pour lier des modèles entre eux en utilisant des liens de génération.
Vous pouvez générer un modèle à partir d'un autre modèle du même type ou d'un autre type.
Le lien de génération matérialise de façon graphique une dépendance de génération entre deux magasins de données.
Pour ce faire, vous utilisez la commande Compléter le lien de génération ou la commande Compléter tous les liens de génération (pour compléter de façon récursive) dans le menu contextuel d'un magasin de données (base de données, document XML, donnée conceptuelle, processus métiers ou application d'accès aux données). Le magasin de données doit avoir un modèle associé, ainsi que des dépendances de génération. Ainsi, vous pouvez récupérer le diagramme de MFI correspondant à la génération intermodèle.

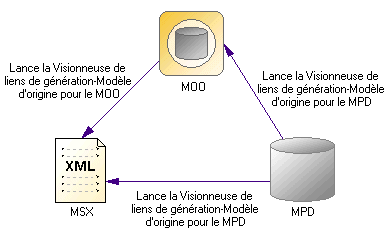

En utilisant le menu contextuel du lien de génération, ou bien celui de son magasin de données source ou cible, vous pouvez accéder à la Visionneuse de liens de génération, afin d'afficher les liens de génération entre les modèles d'origine et dérivés associés à chaque magasin de données. Pour ce faire, sélectionnez la commande Afficher les liens de génération d'origine ou Afficher les liens de génération dérivés, puis affichez la visionneuse correspondante.
Pour plus d'informations sur la Visionneuse de liens de génération, reportez-vous au chapitre "Visionneuse de liens de génération" dans le Guide des fonctionnalités générales .
Lorsque plusieurs modèles sont associés à un magasin de données particulier, une boîte de dialogue s'affiche et vous permet de sélectionner un modèle dans la liste. Le modèle correspondant est automatiquement affiché dans l'onglet Cible de la Visionneuse de liens de génération—Modèle d'origine.
Faire glisser l'extrémité d'un lien de génération sur un autre objet
Vous pouvez changer les objets situés aux extrémités d'un lien de génération en cliquant sur le lien pour le sélectionner, puis en faisant glisser l'un des points d'attache sur un autre objet.
