Onglet Remplissage de la feuille de propriétés d'un format de symbole

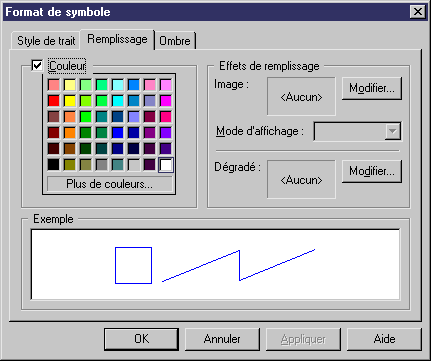

L'onglet Remplissage contrôle la couleur, le contenu et les effets liés au remplissage du symbole. Vous pouvez spécifier les propriétés suivantes :

Effets Description
Couleur La case à cocher Couleur s'affiche lorsque vous souhaitez sélectionner des préférences de remplissage pour les symboles d'objets suivants :

  • Symboles libres
  • Packages
  • Fragments d'interaction
  • Couloirs


Lorsqu'elle est décochée, cette case permet de :

  • Créer un symbole transparent
  • Empêcher que le symbole de l'objet puisse être sélectionné en cliquant à l'intérieur du symbole (seules ses bordures peuvent être sélectionnées)


Cette fonctionnalité peut s'avérer très utile lorsque vous souhaitez utiliser la représentation UML InBox pour les packages par exemple.

Pour créer un symbole transparent, décochez la case Couleur dans l'onglet Remplissage de la boîte de dialogue Format. Cette case à cocher s'affiche uniquement pour les objets susmentionnés.

Vous pouvez appliquer la transparence aux formes graphiques. Les formes graphiques transparentes deviennent une sorte de squelette car elles prennent la couleur du fond du diagramme et ne peuvent être sélectionnées qu'en cliquant sur leurs bordures.

Vous appliquez la transparence aux formes graphiques en décochant la case Couleur dans l'onglet Remplissage de la boîte de dialogue Format correspondante.

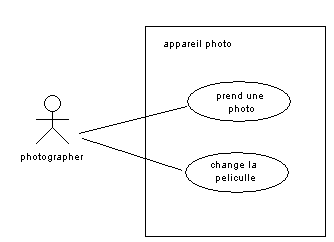

Vous pouvez appliquer la transparence au rectangle que vous tracez pour représenter le système dans un diagramme de cas d'utilisation.
Image Permet de sélectionner un fichier graphique à afficher à l'intérieur du symbole lorsque vous cliquez sur le bouton Modifier. La liste Mode d'affichage est automatiquement activée.
Mode d'affichage Permet de sélectionner un emplacement pour l'image affichée à l'intérieur du symbole (Centre, Haut-Gauche, Droite, etc.)
Dégradé Permet de sélectionner des options de remplissage de dégradés pour l'arrière plan du symbole, si vous cliquez sur le bouton Modifier. Vous pouvez choisir parmi les options suivantes : Couleur de début et de fin, Style de dégradé et Mode de dégradé
