Chapter 11 Comparaison et fusion de modèles

Analyse des différences dans la fenêtre Fusion de modèles

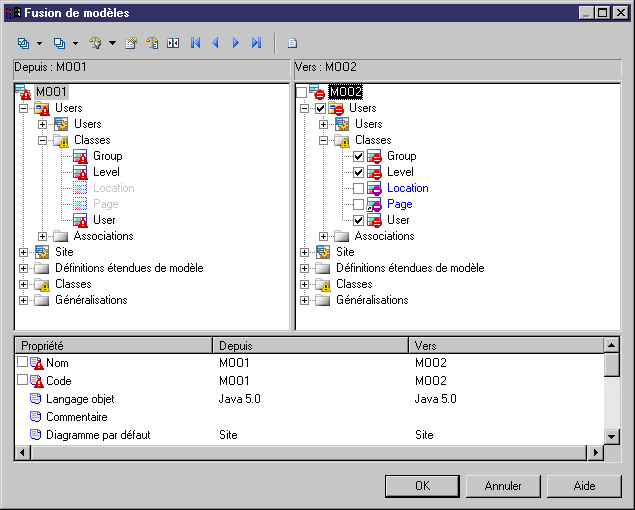

La fenêtre Fusion de modèles permet de comparer le contenu de deux modèles :

La fenêtre est divisée en deux parties :

• Le volet de comparaison d'objets situé dans la partie supérieure de la fenêtre de fusion, affiche deux modèles de même type sous forme d'arborescence et met en exergue leurs différences. Les éventuelles actions de fusion sont effectuées dans le modèle "Vers", situé du côté droit.
• Le volet de comparaison des propriétés situé dans la partie inférieure de la fenêtre de fusion, affiche les propriétés dans les noeuds sélectionnés dans les arborescences de modèle. Ce volet comprend trois colonnes :


  • Propriété - affiche le nom de la propriété sélectionnée
  • Modèle 1 - affiche les propriétés de l'objet appartenant au modèle situé à gauche dans la fenêtre
  • Modèle 2 - affiche les propriétés de l'objet appartenant au modèle situé à droite dans la fenêtre

La fusion se fait de gauche à droite, le modèle situé à gauche sert de référence au modèle qui doit être fusionné et qui sera modifié en fonction des actions de fusion que vous avez sélectionnées.

Navigation entre les différences

Vous pouvez naviguer parmi les actions de fusion proposées dans le modèle à fusionner à l'aide des outils suivants :

Outil	Description
	Affiche la première différence dans l'arborescence
	Affiche la différence précédente dans l'arborescence
	Affiche la prochaine différence dans l'arborescence
	Affiche la dernière différence dans l'arborescence
