Aperçu, impression et sauvegarde du résultat de la comparaison

Chapter 11 Comparaison et fusion de modèles

Aperçu, impression et sauvegarde du résultat de la comparaison

Vous pouvez prévisualiser, enregistrer et exporter les résultats de la comparaison en cliquant sur l'outil Aperçu de la comparaison. Cette fenêtre fournit trois façons de visualiser les résultats de comparaison sur les onglets suivants :

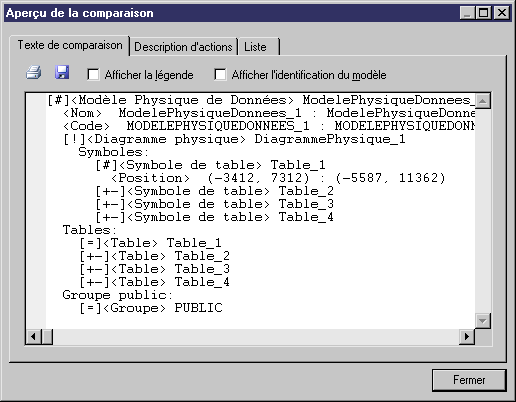

Texte de comparaison – représentation textuelle des différences entre les modèles. C'est le mode de présentation le plus exhaustif, et il fournit des informations complètes sur l'arborescence des objets. Sélectionner l'option Afficher la légende et/ou Afficher l'identification du modèle pour faire apparaître des informations supplémentaires au début du texte.

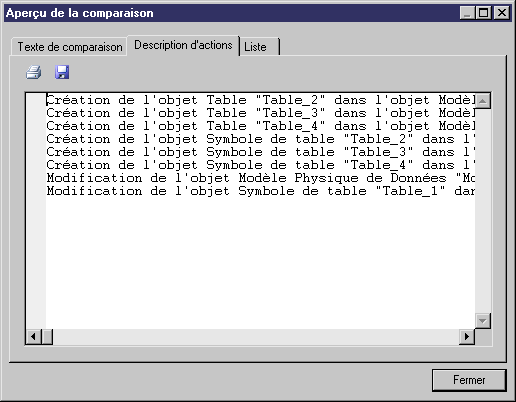

Description d'actions – liste des actions qui doivent être entreprises pour rendre les modèles identiques. C'est souvent le mode de présentation le plus lisible car il représente chaque changement sous la forme d'une phrase :

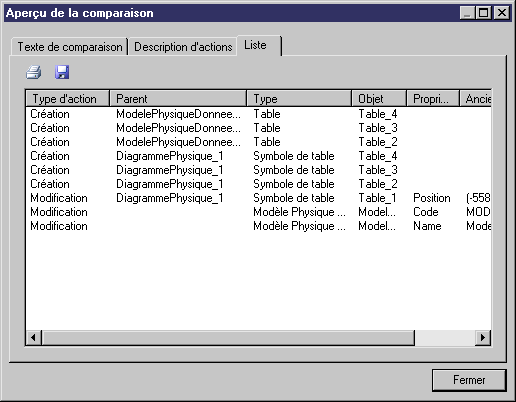

Liste – représentation en colonnes des actions requises. Ce format est celui qui supporte le mieux les manipulations. Vous pouvez faire porter le tri sur n'importe quelle colonne, et exporter une liste sous divers formats afin de permettre plusieurs sortes de transformations :

Les outils suivants sont disponibles sur chaque onglet :

Outil	Description
Utiliser le filtre	Filtre les changements en utilisant le filtre spécifié dans la fenêtre principale (voir Filtrages des modifications à comparer). Si aucun filtre n'a été spécifié avant le lancement de l'aperçu, cette option n'est pas visible.
	Imprimer
	Enregistrer - Enregistre la comparaison au format texte pour Test de comparaison et Description d'actions, et au format XML, CSV, RTF ou HTML pour Liste.

Le colonnes suivantes s'affichent sur l'onglet Liste :

Colonne	Description
Action Type	Spécifie le type de l'action à effectuer. Les types possibles sont les suivants : Création – création d'un objet Suppression – suppression d'un objet Modification – modification d'un objet Déplacement – déplacement d'un objet vers un nouveau parent Insertion – insertion d'un objet dans une collection Retrait – retrait d'un objet d'une collection Déplacement – déplace un objet d'un endroit à l'autre au sein d'une collection
Parent	Spécifie le parent de l'objet à changer (le parent d'origine, dans le cas d'un objet qui sera déplacé). Par exemple, une classe pour une opération ou un diagramme pour un symbole.
Type	Spécifie le type de l'objet à modifier.
Objet	Spécifie le nom de l'objet à modifier.
Propriété	Spécifie la propriété d'objet ou la collection d'objet à changer. Vide dans le cas d'une action Création, Suppression ou Déplacement
Ancienne valeur	Spécifie la valeur d'origine de la propriété à modifier. Vide dans le cas d'une action Création ou Insertion
Nouvelle valeur	Spécifie l'ancienne valeur de la propriété. Vide dans le cas d'une action Suppression ou Retrait.

Par exemple, le changement du type de données de l'attribut MaVariable de int à long produit les entrées de colonne suivantes :

Type d'action : Modification
Parent  MaClasse
Type : Attribut
Objet : MaVariable
Propriété : DataType
Ancienne valeur : int
Nouvelle valeur : long
