Chapter 6 Utilisation du diagramme de processus composite

Définition de conditions sur les flux

Un flux est l'itinéraire emprunté par le flux de contrôle pour lier les objets. L'acheminement du flux s'effectue via l'utilisation de conditions. Vous allez afficher la feuille de propriétés d'un flux pour définir les conditions de livraison. La condition est importante pour décrire les deux différents chemins possibles en sortie du symbole de décision.

Pour plus d'informations sur les flux, reportez-vous à la section Définition d'un flux dans le chapitre Construction d'un Modèle de Processus Métiers du manuel Guide de l'utilisateur du Modèle de Processus Métiers .

1. Pointez sur le flux entre Livraison locale et Utiliser chauffeur société, cliquez le bouton droit de la souris et sélectionnez Condition dans le menu contextuel.

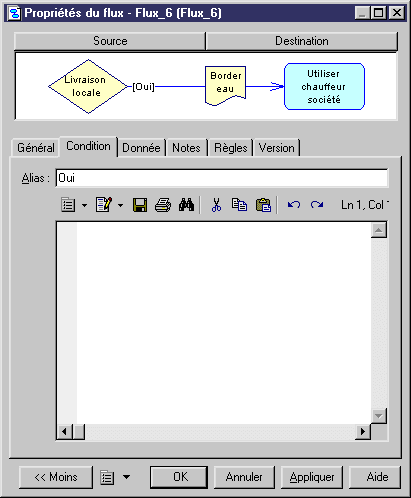

   La feuille de propriétés de flux s'affiche à la page Condition.
2. Saisissez Oui dans la zone Alias.

3. Cliquez sur OK.
4. Répétez les étapes 1 à 3 pour le flux entre Livraison locale et Utiliser transporteur externe et saisissez Non dans la zone Alias de la page Condition.

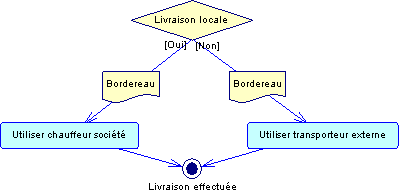

   Le diagramme affiche les deux conditions entre crochets [ ] :
