Chapter 6 Utilisation du diagramme de processus composite

Création d'un format de message

Vous pouvez associer un format de message à un flux en cas d'échange de données entre objets, afin de définir le type des données échangées. Vous allez créer un format de message et l'associer au flux entre le processus Préparer pour expédition et la décision Livraison locale pour exprimer le fait qu'un bordereau est transmis au mode de livraison choisi. Vous allez également associer le format de message créé aux deux flux qui partent de la décision puisque ces objets échangent le même type de données.

Pour plus d'informations sur les formats de message, reportez-vous à la section Définition d'un format de message dans le chapitre Construction d'un Modèle de Processus Métiers du manuel Guide de l'utilisateur du Modèle de Processus Métiers .

Double-cliquez sur le flux entre le processus Préparer pour expédition et la décision Livraison locale.
Cliquez sur l'outil Créer en regard de la liste déroulante Format de message dans la partie inférieure de la feuille de propriétés de flux.

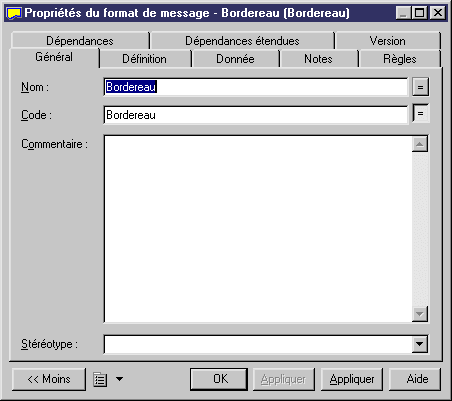

La feuille de propriétés de format de message s'affiche.
Saisissez Bordereau dans la zone Nom et cliquez sur OK.

Le nom du nouveau format de message s'affiche dans la liste déroulante Format du message de la feuille de propriétés du flux correspondant.
Cliquez sur OK pour fermer la feuille de propriétés du flux.
Double-cliquez sur le flux entre Livraison locale et Utiliser chauffeur société.

La feuille de propriétés du flux s'affiche.
Cliquez dans la liste déroulante Format du message et sélectionnez Bordereau pour associer ce format de message au flux.
Cliquez sur OK pour fermer la feuille de propriétés.
Répétez les étapes 6 à 8 pour le flux entre Livraison locale et Utiliser transporteur externe.

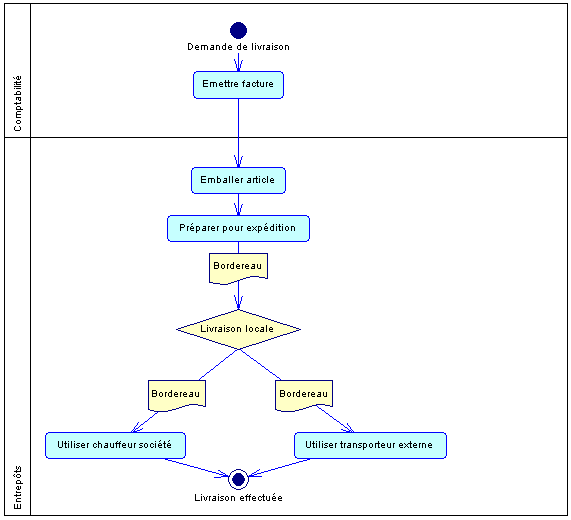

Le diagramme doit maintenant se présenter comme suit :
