Chapter 5 Conception d'un diagramme de processus métiers
Naviguer parmi les diagrammes de processus métiers
Lorsque vous décomposez un processus, vous créez des sous-processus. Pour naviguer dans une hiérarchie de processus et conserver une vue globale de leur modèle, vous pouvez utiliser la boîte de dialogue Sélection d'un diagramme. Cette boîte de dialogue permet également de sélectionner le diagramme de processus métiers que vous souhaitez afficher.
- Sélectionnez Vue→Diagramme→Sélectionner un diagramme dans la barre de menus.

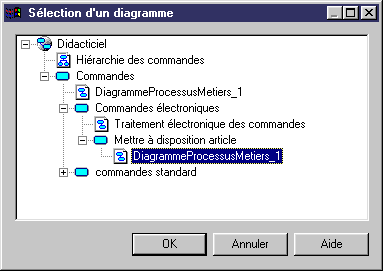

La boîte de dialogue Sélection d'un diagramme s'affiche.
- Sélectionnez un autre diagramme de processus métiers dans l'arborescence.
- Cliquez sur OK.
Le diagramme sélectionné s'affiche dans fenêtre de diagramme.
Remonter d'un niveau
Pour revenir au diagramme parent d'un processus composite, vous pouvez sélectionnez Diagramme→Monter d'un niveau dans la barre de menus ou utilisez la combinaison de touches ctrl+u depuis le processus composite.
- Répétez les étapes 1 à 3 pour revenir au diagramme de processus métiers du processus Mettre à disposition article.
Ce que vous avez appris
Lors de cette leçon, vous avez appris à effectuer les opérations suivantes :
- Décomposer un processus en processus composite
- Afficher les couloirs d'unité d'organisation du processus parent dans le processus composite.
- Créer les différents objets et définir leurs relations pour décrire le processus composite
- Naviguer parmi les diagrammes de processus métiers
