Chapter 5 Conception d'un diagramme de processus métiers


Création des objets du diagramme de processus composite

Vous allez créer des objets qui décrivent le processus composite directement dans le couloir de l'unité d'organisation qui en est responsable. Les unités d'organisation étant affectées aux processus, lorsque vous créez un processus au sein d'une unité d'organisation représentée sous forme de couloir, le processus est automatiquement attaché à l'unité d'organisation. Le nom de l'unité d'organisation est affiché dans la liste déroulante Unité d'organisation de la feuille de propriétés du processus.

  1. Cliquez sur l'outil Début dans la palette.
  2. Cliquez dans la partie supérieure du couloir de Comptabilité.

    Un symbole de début s'affiche là où vous avez cliqué. Un début est le point de départ du processus représenté dans un diagramme de processus métiers.
  3. Cliquez sur l'outil Fin dans la palette.
  4. Cliquez dans la partie inférieure du couloir Entrepôts.

    Un symbole de fin s'affiche là où vous avez cliqué. Une fin est le point d'arrêt du processus représenté dans un diagramme de processus métiers.
  5. Cliquez sur le bouton droit de la souris pour libérer l'outil.

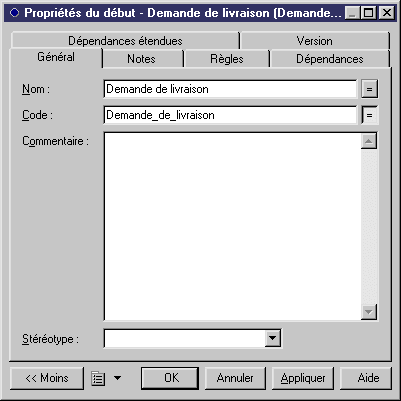

  6. Double-cliquez sur le symbole de début pour afficher sa feuille de propriétés et saisissez Demande de livraison dans la zone Nom.

    Le code s'affiche automatiquement dans la zone Code.
  7. Cliquez sur OK.

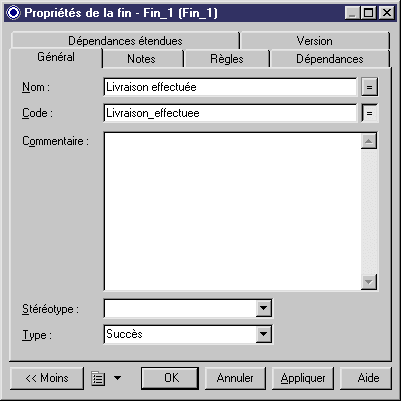

  8. Double-cliquez sur le symbole de la fin pour afficher sa feuille de propriétés et saisissez Livraison effectuée dans la zone Nom.

    Le code s'affiche automatiquement dans la zone Code.
  9. Cliquez sur OK.

    Remarquez que le nom de ces deux objets s'affiche dans le diagramme, puisque vous avez défini l'affichage du nom comme préférence par défaut pour les débuts et fins lors de la leçon précédente.
  10. Cliquez sur l'outil Processus dans la palette.
  11. Cliquez au-dessous du symbole de début dans le couloir Comptabilité.

    Un symbole de processus s'affiche là où vous avez cliqué. Un processus peut être considéré comme une action entreprise pour atteindre un but.
  12. Cliquez dans la partie supérieure du couloir Entrepôts et placez deux processus l'un au-dessus de l'autre.
  13. Cliquez sur le bouton droit de la souris pour libérer l'outil.

    Note   Libération d'un outil
    Un outil reste actif jusqu'à ce que vous le libériez. Vous pouvez libérer un outil en sélectionnant un autre outil, ou bien en cliquant le bouton droit de la souris. Lorsque vous cliquez le bouton droit de la souris, l'outil Pointeur est activé par défaut.

  14. Cliquez sur l'outil Décision dans la palette.
  15. Cliquez sous le second processus dans le couloir Entrepôts .

    Un symbole de décision s'affiche là où vous avez cliqué. Une décision spécifie le cheminement qui doit être pris lorsque plusieurs cheminements de flux sont disponibles.
  16. Cliquez sur le bouton droit de la souris pour libérer l'outil.

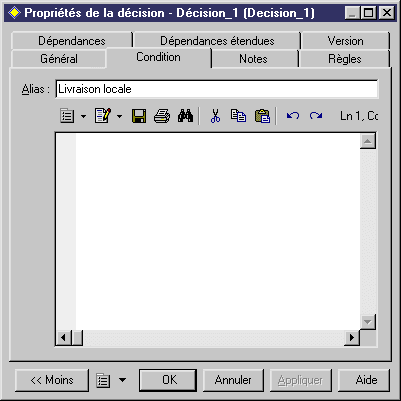

  17. Double-cliquez sur le symbole de décision , puis cliquez sur l'onglet Condition dans la feuille de propriétés qui s'affiche.
  18. Saisissez Livraison locale dans la zone Alias.
  19. Cliquez sur OK.
  20. Cliquez sur l'outil Processus dans la palette.
  21. Cliquez sous le symbole de décision dans le couloir Entrepôts et placez deux symboles de processus l'un en face de l'autre.
  22. Cliquez sur le bouton droit de la souris pour libérer l'outil.

    Note   Enregistrez votre travail
    Enregistrez votre travail régulièrement lors de ces leçons en sélectionnant→Enregistrer dans la barre de menus.

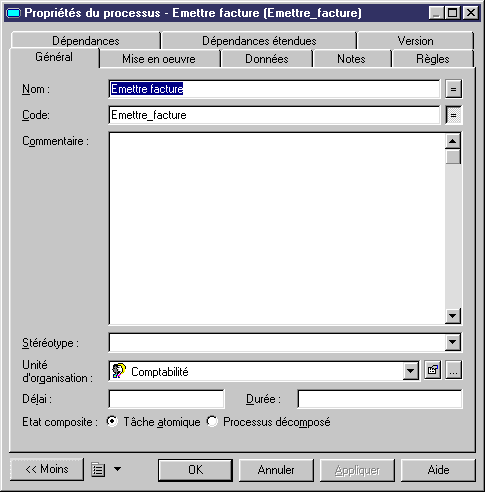

  23. Double-cliquez sur le premier processus dans le couloir Comptabilité et saisissez Emettre facture dans la zone Nom.


    Remarquez que le nom de l'unité d'organisation à laquelle le processus Emettre facture est attaché s'affiche dans la liste déroulante Unité d'organisation de la feuille de propriétés du processus.
  24. Cliquez sur OK.
  25. Répétez les étapes 23 à 24 pour renommer les autres objets comme suit :
    Renommer En
    Le deuxième processus Emballer article
    Le troisième processus Préparer pour expédition
    Le quatrième processus (celui de gauche) Utiliser chauffeur société
    Le cinquième processus (celui de droite) Utiliser transporteur externe

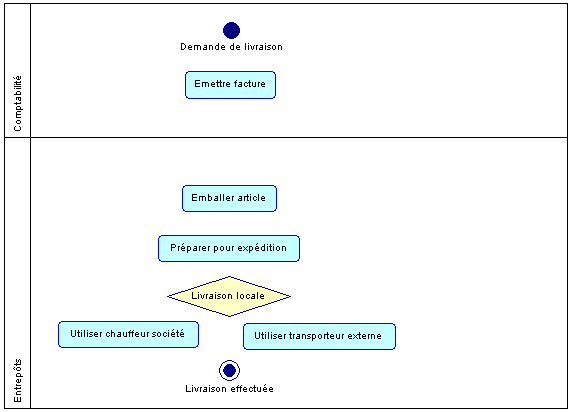

    Le diagramme doit alors se présenter comme suit :
