Chapter 5 Construction d'un Modèle de Processus Métiers d'analyse

Conversion d'un diagramme de processus métiers en processus décomposé

PowerAMC permet de convertir un diagramme de processus métiers en processus décomposé à l'aide de l'Assistant Conversion d'un diagramme en processus. Lorsque vous convertissez un diagramme de processus métiers en processus décomposé, vous créez un sous-diagramme de processus métiers au sein d'un processus décomposé. Vous pouvez ainsi décrire le contexte d'un processus complexe. Vous ne pouvez pas convertir un diagramme si ce dernier ne contient aucun objet.

Pour convertir un diagramme de processus métiers en processus décomposé :

1. Pointez sur le dossier du diagramme dans l'Explorateur d'objets, cliquez le bouton droit de la souris et sélectionnez Convertir en processus composite.

   ou

   Pointez sur le fond du diagramme, cliquez le bouton droit de la souris et sélectionnez Diagramme→Convertir en processus composite.

   ou

   Sélectionnez Vue→Diagramme→Convertir en processus composite.

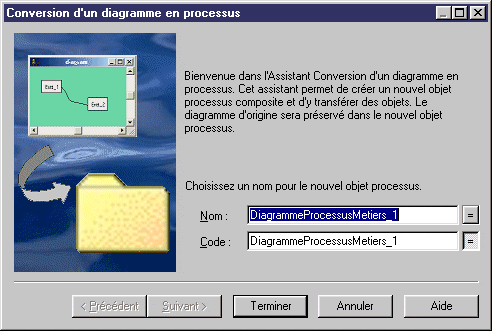

   La page Conversion d'un diagramme en processus s'affiche.

2. Saisissez un nom et un code pour le processus décomposé.
3. Cliquez sur Suivant.

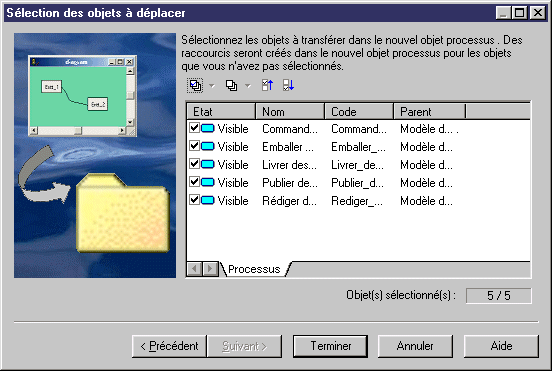

   La page Sélection des objets à déplacer s'affiche, elle affiche uniquement les objets appropriés. Par défaut, tous les objets sont sélectionnés afin d'être déplacés dans le processus décomposé. Vous devez décocher la case correspondant aux objets que vous souhaitez conserver dans le package d'origine.

4. Cliquez sur Terminer si vous souhaitez que tous les objets du diagramme soient transférés dans le processus décomposé.

   ou

   Désélectionnez les objets que vous ne souhaitez pas transférer dans le processus décomposé puis cliquez sur Terminer.

   Pour plus d'informations sur la sélection d'éléments dans une liste, reportez-vous à la section "Ajout d'un élément à partir d'une liste de sélection" du chapitre "Utilisation de l'interface PowerAMC" dans le manuel Guide des fonctionnalités générales .

   Les objets sélectionnés sont transférés dans le processus décomposé. Si vous utilisez l'Explorateur d'objets, vous pouvez voir que les sous-objets s'affichent directement sous le processus décomposé, au même niveau que le diagramme de sous-processus.
