Modélisation d'une activité Receive

Un processus métiers Orchestrator doit comporter au moins une activité Receive connectée au début du processus.

Vous modélisez une activité Receive en utilisant un processus métiers <<Receive>>. Pour créer un processus métiers <<Receive>>, vous pouvez pointer sur un processus <<Undefined>>, cliquer sur le bouton droit de la souris et sélectionner la commande Changer en activité Receive dans le menu contextuel. Vous pouvez également sélectionner le stéréotype <<Receive>> dans la feuille de propriétés du processus.

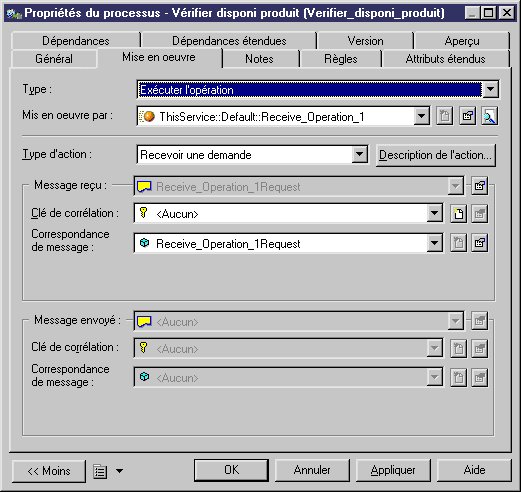

Le stéréotype <<Receive>> est associé avec un gestionnaire d'événement qui effectue automatiquement les actions suivantes dans le modèle :

• Définit le type de mise en oeuvre du processus comme Exécuter l'opération
• Crée une nouvelle opération Sens unique avec un message d'entrée. Le mot "Receive" apparaît avant le nom de cette opération
• Définit la propriété Recevoir une demande pour la propriété Type d'action
• Crée une nouvelle variable dans la zone Correspondance de message du message reçu avec le même nom que celui du format de message reçu
