Chapter 9 Construction d'un MPM exécutable : Gestion de données et chorégraphie
Lorsque vous exécutez un processus, des erreurs peuvent se produire, soit dans les opérations appelées, soit dans le processus lui-même. Vous pouvez capter de telles erreurs et les gérer à l'aide d'un gestionnaires d'événement.
Un gestionnaire d'événement utilise les flux sortants pour gérer les événements d'un processus. Ces flux représentent l'événement qui est déclenché et l'activité cible spécifie la gestion de l'événement. Dans le cas d'un message exceptionnel qui peut être reçu à tout moment (le plus souvent, un message d'annulation), un stéréotype Exception est utilisé dans la feuille de propriétés du flux pour indiquer que le flux sortant est la réception d'un message exceptionnel. Le processus de destination doit ensuite recevoir le message.
Le symbole du gestionnaire d'événement est placé sur le flux et peut avoir les symboles suivants :
| Evénement | Symbole graphique |
|---|---|
| Fault |
|
| Timer |
|
| Compensation |
|
| Indéfini ou inconnu |
|
| Exception |
|

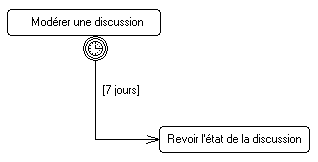

Le gestionnaire d'événement est dessiné comme source de la flèche représentant le flux. Si vous déplacez les points d'attache du flux, le symbole du gestionnaire d'événement se déplace avec le processus :
