Chapter 5 Construction d'un Modèle de Processus Métiers d'analyse

Affichage d'une matrice CLMS

Vous pouvez afficher une matrice depuis le modèle ou depuis un package.

La matrice affiche les liens entre tous les processus et les données (ou ressources) du package ou modèle courant, par ordre alphabétique. Vous pouvez néanmoins afficher les liens entre objets situés dans d'autres packages. Pour ce faire, cliquez sur l'outil Inclure les sous-objets dans la boîte de dialogue Sélection d'objets. Vous pouvez également masquer les lignes et les colonnes correspondant aux objets qui ne sont pas liés.

Pour plus d'informations sur l'affichage des liens entre objets situés dans d'autres packages, reportez-vous à la section "Modification des valeurs CLMS".

Pour plus d'informations sur le masquage des lignes et colonnes dans une matrice CLMS, reportez-vous à la section "Masquage des lignes et des colonnes dans une matrice CLMS".

Eléments nécessaires

Pour afficher une matrice, le package ou sous-package courant doit contenir un minimum d'objets. Dans le cas contraire, les commandes Matrice CLMS des données ou Matrice CLMS des ressources sont grisées.

Pour afficher les valeurs CLMS dans la matrice, vous devez avoir préalablement sélectionné des données pour les processus ou les flux de ressource à partir de l'onglet Données de leur feuille de propriétés respective.

Pour plus d'informations sur la sélection de données pour un flux de ressource, reportez-vous à la section "Sélection d'une donnée pour un flux ou pour un format de message" dans le chapitre "Construction d'un Modèle de Processus Métiers".

Pour plus d'informations sur la sélection de données pour un processus, reportez-vous à la section "Sélection d'une donnée pour un processus" dans le chapitre "Construction d'un Modèle de Processus Métiers".

Pour afficher une matrice CLMS :

1. Sélectionnez Outils→Matrice CLMS des données.

   ou

   Sélectionnez Outils→Matrice CLMS des ressources.

   La matrice CLMS des données ou des ressources s'affiche. Par défaut, elle affiche toutes les données ou les processus ou bien toutes les données ou les processus du package courant et permet de modifier les valeurs CLMS. Les cellules vides correspondent aux objets qui ne sont pas liés entre eux. Les cases à cocher correspondant à ces cellules vides sont grisées dans la zone de groupe Valeur de la cellule courante située dans la partie inférieure de la boîte de dialogue Matrice CLMS.

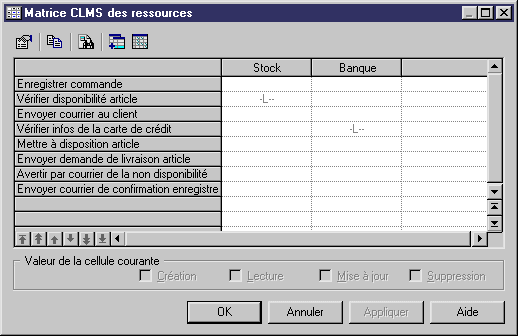

   La matrice CLMS des ressources a l'aspect suivant :

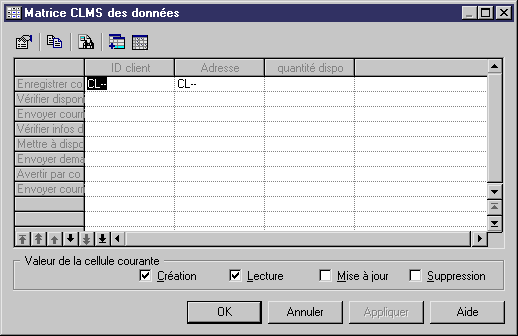

   La matrice CLMS des données a l'aspect suivant :



      Déplacement entre les cellules
   Vous pouvez passer d'une cellule à une autre en utilisant les touches de direction de votre clavier.
