Chapter 5 Gestion des modèles


Navigation entre les diagrammes à l'aide de l'arborescence de diagrammes

Vous pouvez utiliser la boîte de dialogue Sélection d'un diagramme pour naviguer dans la hiérarchie des diagrammes.

Steps Pour naviguer dans la hiérarchie à l'aide de l'arborescence de diagrammes :

  1. Pointez sur l'arrière-plan du diagramme, cliquez le bouton droit de la souris, puis sélectionnez Diagramme→Sélectionner un diagramme dans le menu contextuel.

    ou

    Sélectionnez Vue→Diagramme→Sélectionner un diagramme.

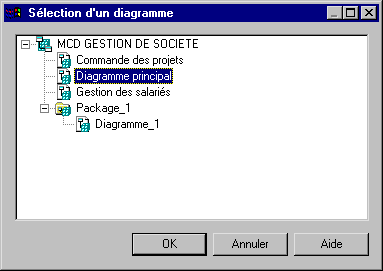

    La boîte de dialogue Sélection d'un diagramme s'affiche.
  2. Sélectionnez un diagramme dans l'arborescence.
  3. Cliquez sur OK.

    Le diagramme sélectionné s'affiche dans la zone de travail.
