Création d'un groupe d'éléments

Pour créer un groupe d'éléments, vous pouvez procéder de l'une des façons suivantes :

A partir du diagramme
A partir de l'Explorateur d'objets
A partir de la liste des groupes

Lorsque vous créez un groupe, celui-ci se voit attribuer un nom par défaut qui inclut un numéro. Ce numéro est affecté dans l'ordre de création des objets.

Pour plus d'informations sur les différentes façons de créer un groupe, reportez-vous à la section "Création d'un objet" dans le chapitre "Gestion des objets" du manuel Guide des fonctionnalités générales .

Pour créer un groupe d'éléments en utilisant un outil de la palette :

Cliquez sur l'outil Groupe dans la palette.

Cliquez sur un emplacement vide dans le diagramme.

Un symbole de groupe apparaît dans le diagramme là où vous avez cliqué.

Cliquez sur l'outil Pointeur dans la palette.

ou

Cliquez sur le bouton droit de la souris pour récupérer l'outil Pointeur.

Double-cliquez sur le symbole de groupe dans le diagramme.

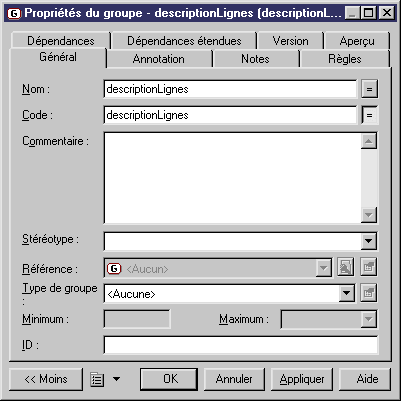

La feuille de propriétés du groupe s'affiche.

Saisissez un nom et un code pour le groupe.

Cliquez sur OK.

Sélectionnez un outil de particule de groupe dans la palette (Séquence, Choix ou Tout).

Cliquez sur le symbole de groupe dans le diagramme.

Le symbole de la particule de groupe apparaît attaché au symbole de groupe.

Sélectionnez l'outil Elément dans la palette.

Cliquez sur le symbole de particule de groupe dans le diagramme pour chaque élément à créer.

Les symboles d'élément enfant apparaissent attachés au symbole de particule de groupe.

Double-cliquez sur le symbole d'un élément enfant pour afficher sa feuille de propriétés.

Saisissez un nom et un code pour l'élément enfant.

Répétez les étapes 11 et 12 pour chaque élément enfant.

Cliquez sur OK.
