Chapter 3 Construction d'un modèle XML

Définition d'un groupe d'éléments

Un groupe d'éléments est un jeu d'éléments arrangés par une particule de groupe (tout, choix ou séquence).

Vous créez un groupe d'éléments lorsque vous devez réutiliser un jeu d'éléments dans plusieurs parties de votre modèle. Une fois que vous avez défini un groupe, vous pouvez le réutiliser ailleurs dans le modèle, via des groupes référençants.

L'illustration suivante représente un diagramme contenant un groupe :

Le groupe descriptionLignes est réutilisé dans la définition de l'élément produit en cliquant sur la particule de groupe séquence (S) à l'aide de l'outil Groupe de la palette. La propriété Référence de la feuille de propriétés du groupe référençant est ensuite définie avec la valeur descriptionLignes.

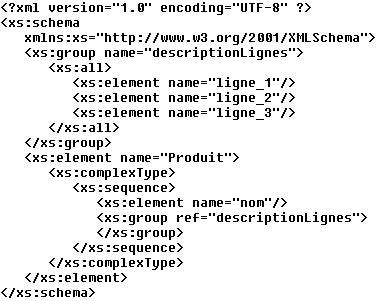

Dans le fichier XSD généré, le groupe est tout d'abord déclaré avec la balise <group>, puis réutilisé via une référence (ref) définie à descriptionLignes :

• Dans le fichier DTD, le groupe est développé directement dans son élément parent :

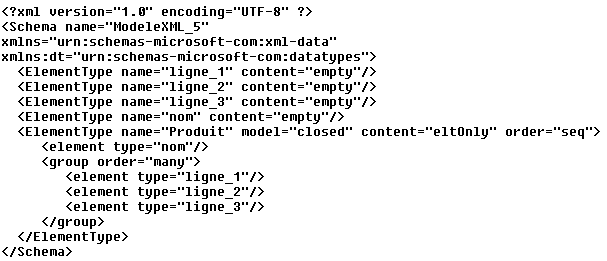

• Dans le fichier XDR généré, le groupe est déclaré à l'aide d'une balise <group>, au sein de la balise <ElementType> et son attribut order est défini à :
