Chapter 3 Utilisation des règles de gestion dans un MCD

Application d'une règle de gestion à l'objet courant dans un MCD

Vous pouvez appliquer une règle de gestion à l'objet courant depuis sa feuille de propriétés.

Pour appliquer une règle de gestion à un objet courant du MCD :

1. Double-cliquez sur un objet dans le diagramme pour afficher la feuille de propriétés de l'objet.

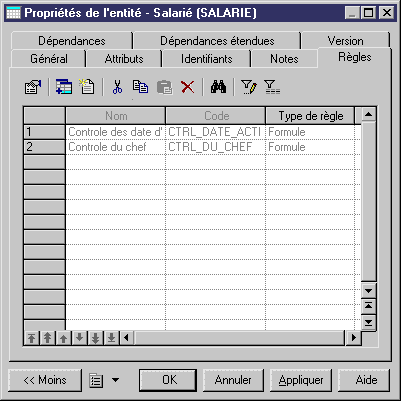

2. Cliquez sur l'onglet Règles pour afficher la page Règles. Elle affiche la liste des règles de gestion attachées à cet objet.

3. Cliquez sur l'outil Ajouter des objets pour afficher la boîte de dialogue Sélection.
4. Sélectionnez une ou plusieurs règles de gestion.
5. Cliquez sur OK dans chaque boîte de dialogue pour retourner au diagramme.


      Colonne U dans la boîte de dialogue Liste des règles de gestion
   Lorsque vous appliquez une règle de gestion à un objet, la case contenue dans la colonne U (Utilisé) en regard de cette règle de gestion est automatiquement cochée dans la boîte de dialogue Liste des règles de gestion pour indiquer que la règle de gestion est utilisée par au moins un objet du modèle. La colonne U permet d'identifier les règles de gestion non utilisés, de façon à pouvoir les supprimer au besoin.
