Chapter 2 Notions de base relatives au Modèle Conceptuel de Données
Vous pouvez choisir d'utiliser les types de notation suivants dans le modèle courant :
| Option | Description | Symboles |
|---|---|---|

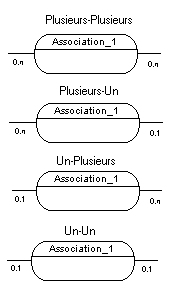

| Merise | La notation Merise utilise les associations à la place des relations |
|
| Entité/Relation | La notation Entité/Relation connecte des entités avec des liens représentant une des quatre relations. Ces relations ont des propriétés qui s'appliquent aux deux entités de la relation |
|
| E/R+ Merise | A la fois Entité/Relation et Merise au sein du même modèle | Les deux types de symboles |
| IDEF1X | Notation de modélisation des données pour les relations et entités. Dans cette notation, chaque jeu de symboles de relation décrit une combinaison de caractère obligatoire et de cardinalité de l'entité en regard duquel il est affiché |
|
La notation Entité/Relation est la notation par défaut utilisée dans ce manuel.
Lorsque vous changez de notation, tous les symboles dans tous les diagrammes sont mis à jour.
Les entités sont affichées avec des angles arrondis lorsqu'elles dépendent d'autres entités via un lien d'héritage ou via une relation définie avec la propriété Dépendant).
Les relations : contrairement aux autres notations, les symboles de relation ne peuvent pas être analysés en terme de caractère obligatoire et de cardinalité indépendamment. Chaque jeu de symboles décrit en effet à la fois le caractère obligatoire ou non et la cardinalité de l'entité en regard de laquelle il se trouve.
| Cardinalité | Représentation |
|---|---|
| 1, n |
|
| 1,1 ou n, n |
|
| 1,1 avec une dépendance affiche une ligne continue et une entité avec des angles arrondis |
|
PowerAMC ne prend pas en charge les notations suivants :
ou
Le symbole de sous-type ou d'héritage change en fonction de la propriété Complet :
| Complet | Symbole |
|---|---|
| Oui |
|
| Non |
|
