Chapter 4 Construction d'un Modèle de Fluidité de l'Information
Un lien de génération est une relation qui document les dépendances de génération entre au moins deux magasins de données :
A partir d'un lien de génération, vous pouvez accéder à la Visionneuse de liens de génération, qui fournit une vue détaillée des dépendances de génération.
La génération de modèle est utilisée pour lier des modèles entre eux en utilisant des liens de génération.
Vous pouvez générer un modèle à partir d'un autre modèle du même type ou d'un autre type.
Le lien de génération matérialise de façon graphique une dépendance de génération entre deux magasins de données :

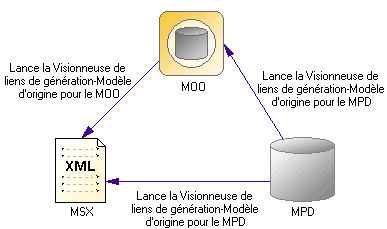

Dans les menu contextuel du lien de génération, vous pouvez accéder à la Visionneuse de liens de génération, afin d'afficher les liens de génération entre les modèles d'origine et dérivés associés à chacun des magasins de données. Lorsque plusieurs modèles sont associés à un magasin de données particulier, une boîte de dialogue s'affiche et vous permet de sélectionner un modèle dans la liste. Le modèle correspondance est automatiquement affiché dans l'onglet Cible de la Visionneuse de liens de génération—Modèle d'origine.
Vous pouvez également accéder à la Visionneuse de liens de génération à partir du menu contextuel du magasin de données source ou cible d'un lien de génération. Vous avez la possibilité d'afficher la Visionneuse de liens de génération d'origine ou la Visionneuse de liens de génération dérivés.
En outre, vous pouvez récupérer le diagramme de MFI qui représente la correspondance entre deux modèles grâce aux sources de données créées dans l'Editeur de correspondances. Pour ce faire, vous utilisez la commande Compléter le lien de génération ou la commande Compléter tous les liens de génération (pour compléter de façon récursive) dans le menu contextuel d'un magasin de données (base de données, document XML ou application d'accès aux données). Le magasin de données doit avoir un modèle associé, ainsi que des dépendances de génération.
Pour plus d'informations sur la Visionneuse de liens de génération, reportez-vous au chapitre "Visionneuse de liens de génération" dans le Guide des fonctionnalités générales .
Faire glisser l'extrémité d'un lien de génération sur un autre objet
Vous pouvez changer les objets situés aux extrémités d'un lien de génération en cliquant sur le lien pour le sélectionner, puis en faisant glisser l'un des points d'attache sur un autre objet.
