Chapter 4 Construction d'un Modèle de Fluidité de l'Information

Création d'une connexion de processus

Vous pouvez créer une connexion de processus de l'une des façons suivantes :

• Utilisez l'outil Connexion dans la Palette du diagramme
• Sélectionnez Modèle→Connexions de processus pour afficher la boîte de dialogue Liste des connexions de processus, puis cliquez sur l'outil Ajouter une ligne
• Pointez sur le modèle ou le package dans l'Explorateurs d'objets, cliquez le bouton droit de la souris, puis sélectionnez Nouveau→Connexion de processus

Vous ne pouvez créer une connexion de processus à partir de l'Explorateurs d'objets ou de la boîte de dialogue Liste des connexions de processus que si vous avez préalablement défini les objets source et destination du processus de connexion.

Pour obtenir des informations plus générales sur la création d'objets, reportez-vous au chapitre "Premiers pas avec PowerAMC" dans le Guide des fonctionnalités générales .

Pour créer une connexion de processus à partir d'un diagramme :

1. Cliquez sur l'outil Connexion.
2. Pointez sur le symbole du premier processus de réplication, maintenez le bouton gauche de la souris enfoncé et faites glisser le curseur sur le second processus de réplication. Relâchez le bouton de la souris.

   Le lien de connexion de processus s'affiche entre les deux processus de réplication.



      Déplacement du lien de connexion de processus vers un autre processus
   Vous pouvez changer le processus constituant l'origine ou la destination d'une connexion de processus. Pour ce faire, cliquez sur la connexion de processus et faites glisser l'extrémité appropriée du lien sur un autre processus.


3. Cliquez sur le pointeur.

   ou

   Cliquez le bouton droit de la souris.

   Vous libérez l'outil Connexion.

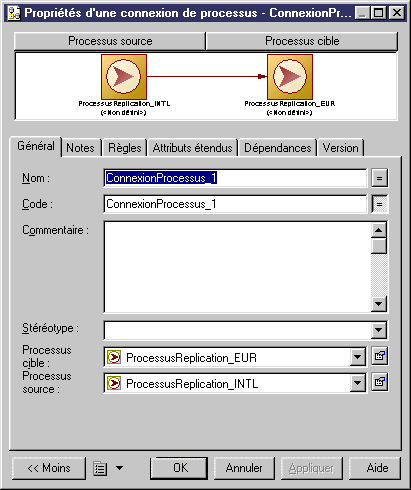

4. Double-cliquez sur le symbole de connexion de processus pour afficher sa feuille de propriétés.



      Ouverture de la feuille de propriétés des objets situés aux extrémités du lien
   Vous pouvez afficher la feuille de propriétés des processus source et cible de la connexion en cliquant sur les bouton Source et Cible dans la feuille de propriétés d'une connexion de processus.


5. Saisissez ou sélectionnez les propriétés de connexion de processus appropriées sur les différentes pages.
6. Cliquez sur OK.
