Chapter 16 Manipulations graphiques

Personnalisation de la forme d'un symbole

L'onglet Forme personnalisée vous permet de définir une nouvelle forme pour la plupart des symboles de type non-lien. Des formes prédéfinies sont livrées avec le produit, mais vous pouvez également créer vos propres formes à l'aide de l'éditeur approprié.

Vous pouvez sélectionner les types de formes suivants :

Type Description Outil Format
Symbole prédéfini Forme des symboles par défaut dans PowerAMC PowerAMC —
Métafichier Représentation utilisant des formules géométriques qui permettent de redimensionner et d'étirer les formes Editeurs de dessin

PowerAMC 		EMF, WMF
Bitmap Représentation d'une image graphique constituée de lignes et de colonnes de points Editeurs de peinture DIB, RLE, JPG, JPEG, TIF, TIFF, PNG
Icône Petite image représentant un objet, généralement plus petite que les symboles standard de PowerAMC Editeurs d'icônes ICO

Paramètres de forme personnalisée

Lorsque vous définissez une forme personnalisée pour un symbole sélectionné, vous devez définir les paramètres suivants :

Paramètre Description
Activer la forme personnalisée Active ou désactive la personnalisation d'une forme de symbole
Type de forme S'utilise pour sélectionner une forme de symbole. Les types de formes disponibles sont les suivants : symbole prédéfini, bitmap, métafichier et icône
Nom de la forme Liste remplie automatiquement avec les formes disponibles pour le type sélectionné dans la zone Type de forme. Vous pouvez utiliser le bouton Parcourir pour sélectionner des formes
Affichage du nom Permet de définir l'emplacement où le nom du symbole sera affiché (l'option Centre n'est pas disponible pour les formes en icônes

Steps Pour personnaliser la forme d'un symbole :

  1. Sélectionner un symbole dans le diagramme.
  2. Sélectionnez Symbole→Format pour afficher la boîte de dialogue correspondante.

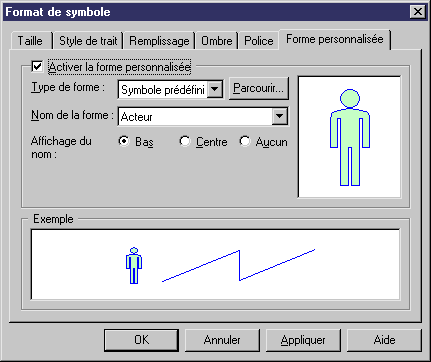

  3. Cliquez sur l'onglet Forme personnalisée, puis cochez la case Activer la forme personnalisée.
  4. Sélectionnez un type dans la liste Type de forme.
  5. Sélectionnez un nom dans la liste Nom de la forme ou cliquez sur le bouton Parcourir pour rechercher le répertoire dans lequel sont stockées les formes.
  6. Sélectionnez un bouton radio en regard du paramètre Affichage du nom.

    Vous pouvez visualiser la forme et le format du symbole.
  7. Cliquez sur OK.
