Chapter 16 Manipulations graphiques

Sélection de symboles

La sélection de symboles est la première étape de nombreuses opérations visant à modifier l'apparence d'un diagramme. Avant de pouvoir modifier l'apparence des symboles d'un modèle, vous devez sélectionner un ou plusieurs symboles.

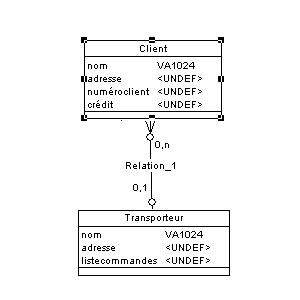

Les symboles sélectionnés sont entourés de poignées. Dans l'exemple ci-dessous, la classe Client est sélectionnée.

Outils de sélection

Les outils de sélection suivants permettent de sélectionner des symboles dans un diagramme:

Outil	Sélection	Modalités d'utilisation
	Un symbole	Cliquez sur l'outil Pointeur dans la palette d'outils, puis sélectionnez un symbole dans le diagramme
	Tous les symboles	Cliquez sur l'outil Déplacement pour sélectionner tous les symboles dans le diagramme
	Tous les symboles dans une zone	Utilisez l'outil Pointeur pour encadrer la zone dans laquelle se trouvent les symboles souhaités
	Tous les symboles situés dans différentes zones	Utilisez l'outil Pointeur pour cliquer sur le premier symbole, maintenez la touche maj enfoncée et cliquez successivement sur les autres symboles à sélectionner

Commandes de sélection

Les commandes de menu suivantes permettent de sélectionner des objets :

Pour sélectionner tous les symboles:

1. Sélectionnez Edition→Sélectionner tout.

   Tous les symboles du diagramme sont sélectionnés et s'affichent avec des poignées.

Pour sélectionner les symboles connectés :

1. Sélectionnez un ou plusieurs symboles.
2. Sélectionnez Edition→Sélectionner les symboles connectés.

   Tous les symboles du diagramme qui sont connectés au premiers symboles que vous aviez sélectionnés sont à leur tour sélectionnés et s'affichent avec des poignées.
