Chapter 16 Manipulations graphiques

Définition des préférences d'affichage pour une sélection de diagrammes

Lorsque vous définissez des préférences d'affichage pour un diagramme, vous pouvez utiliser le bouton Appliquer à pour sélectionner d'autres diagrammes dans le modèle courant ou dans d'autres modèles ouverts dans l'espace de travail et leur appliquer les mêmes préférences d'affichage.

Les diagrammes auxquels vous appliquez les préférences d'affichage doivent être du même type que le diagramme courant.

Si vous cliquez sur le bouton Appliquer à, que vous sélectionnez des diagrammes et que vous cliquez sur OK, les préférences d'affichage que vous avez définies sont automatiquement appliquées aux diagrammes sélectionnés bien qu'elles ne soient pas encore appliquées au diagramme courant. Vous devez cliquer sur OK dans la boîte de dialogue Préférences d'affichage pour valider les changements dans le diagramme courant. Si vous cliquez sur Annuler, les modifications de préférences d'affichage ne seront pas appliquées dans le diagramme courant.

Préférences d'affichage des symboles

Les préférences définies pour les symboles sont des valeurs par défaut utilisées pour les nouveaux symboles uniquement. Vous pouvez modifier individuellement les préférences d'affichage de chaque symbole existant à l'aide de la commande Format du menu contextuel du symbole.

Lorsque vous définissez des préférences d'affichage pour une sélection de diagrammes, une boîte de dialogue de confirmation vous invite à appliquer les préférences par défaut à tous les symboles dans les diagrammes sélectionnés.

Si vous cliquez sur Oui Les préférences d'affichage définies pour les catégories Format, Objet et Général sont appliquées à tous les symboles dans les diagrammes sélectionnés.

Si vous cliquez sur Non Seules les préférences d'affichage définies pour les catégories Objet et Général sont appliquées à tous les symboles dans les diagrammes sélectionnés ; les modifications de préférences pour les symboles sont annulées.

Steps Pour définir des préférences d'affichage pour une sélection de diagrammes :

  1. Sélectionnez Outils→Préférences d'affichage pour afficher la boîte de dialogue correspondante.
  2. Sélectionnez une catégorie, puis modifiez les préférences d'affichage correspondantes.

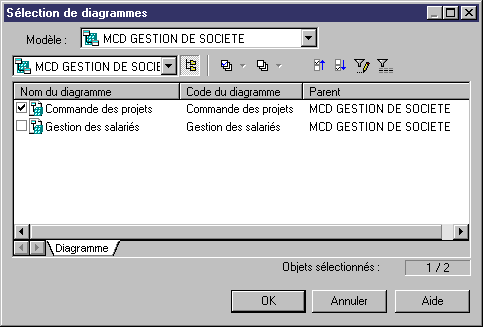

  3. Cliquez sur le bouton Appliquer à pour afficher la boîte de dialogue Sélection de diagrammes.
  4. Sélectionnez un modèle et un package.
  5. Sélectionnez les diagrammes auxquels vous souhaitez appliquer les préférences d'affichage.
  6. Cliquez sur OK.

    Une boîte de dialogue de confirmation vous invite à appliquer les préférences par défaut à tous les symboles dans les diagrammes sélectionnés.
  7. Cliquez sur OK dans chacune des boîtes de dialogue successives.
