Chapter 6 Gestion des modèles

Création d'un diagramme

Lorsque vous créez un modèle ou un package, celui-ci s'affiche avec un diagramme par défaut. Vous pouvez créer autant de diagrammes que vous le souhaitez dans un modèle ou un package.

Vous pouvez créer un diagramme depuis une fenêtre de diagramme ou à partir de l'arborescence de l'Explorateur de modèles.

Steps Pour créer un diagramme depuis une fenêtre de diagramme :

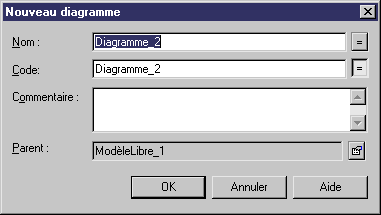

  1. Sélectionnez Vue→Diagramme→Nouveau diagramme→Diagramme pour afficher la boîte de dialogue Nouveau diagramme.

    ou

    Pointez sur un espace vide dans la fenêtre de diagramme, cliquez le bouton droit de la souris, puis sélectionnez Diagramme→Nouveau diagramme→Diagramme dans le menu contextuel pour afficher la boîte de dialogue Nouveau diagramme.
  2. Saisissez un nom et un code pour le diagramme.
  3. (facultatif) Saisissez un commentaire relatif au diagramme.
  4. Cliquez sur OK.

Note   Création d'un diagramme à partir du noeud du modèle
Vous pouvez également créer un diagramme à partir du noeud de modèle. Pour ce faire vous devez pointer sur le noeud du modèle dans l'Explorateur de modèles et cliquer le bouton droit de la souris, puis sélectionner Nouveau→Diagramme dans le menu contextuel pour afficher la feuille de propriétés du nouveau diagramme et définir ses propriétés.
