Chapter 5 Gestion des modèles

Sélection des symboles d'objet

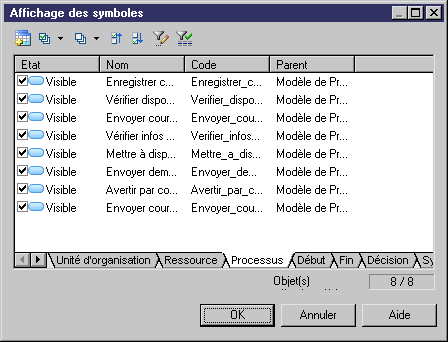

La boîte de dialogue Affichage des symboles affiche tous les objets appartenant au package courant. Vous pouvez cependant sélectionner des objets d'autres packages afin de les afficher dans le diagramme courant en utilisant l'outil Ajouter des objets.

Les symboles d'objet sont organisés par page selon leur type. Seuls les onglets appropriés sont affichés. Par exemple, si vous convertissez en package un diagramme ne contenant que des tables et des références, seul l'onglet Table sera disponible puisque les références sont contenues dans les définitions des tables. Les symboles de raccourci, les dépendances étendues et les symboles libres ont leur propre page, le cas échéant.

Lorsque vous gérez l'affichage des objets, vous pouvez utiliser les outils suivants :

Outil Description

Permet de sélectionner les objets des autres packages afin de les afficher dans le diagramme courant

Sélectionne toutes les cases à cocher dans le sous-onglet de type d'objet courant ou sélectionne toutes les cases à cocher dans toutes les sous-onglets de type d'objet si vous cliquez sur la Flèche vers le bas et sélectionnez Tous les pages

Désélectionne toutes les cases à cocher dans la page de type d'objet courante ou désélectionne toutes les cases à cocher dans toutes les pages de type d'objet si vous cliquez sur la Flèche vers le bas et sélectionnez Toutes les pages

Fait passer les objets sélectionnés à la fin de la liste

Fait passer les objets sélectionnés au début de la liste
Ctrl + outil de sélection Sélectionne tous les éléments sur toutes les pages de type d'objet

Steps Pour sélectionner les symboles à afficher dans le diagramme :

  1. Pointez sur l'arrière-plan du diagramme, cliquez le bouton droit de la souris, puis sélectionnez Diagramme→Afficher les symboles dans le menu contextuel qui s'affiche.
  2. Cliquez sur l'onglet souhaité.

    La page correspondante s'affiche.
  3. Utilisez les outils de sélection pour sélectionner des objets à afficher.

    ou

    Cochez individuellement les cases des objets à afficher.

    Note   Navigation entre les pages de type d'objet
    Appuyez sur ctrl + pg prec ou ctrl + pg suiv pour naviguer parmi les pages de type d'objet.

  4. Cliquez sur OK.
