Chapter 18 Travailler avec XML

Sélection des options de reverse engineering XML

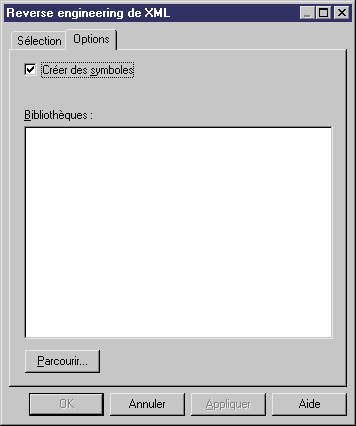

Vous définissez l'option de reverse engineering XML suivante dans la boîte de dialogue Reverse engineering de XML :

Option Résultat
Créer des symboles Crée un symbole dans le diagramme pour chaque objet XML ayant fait l'objet d'un reverse engineering. Si vous désactivez cette option, les objets ainsi récupérés ne sont visibles que dans l'Explorateur d'objets
Marquer les classificateurs comme n'étant pas à générer Les classificateurs récupérés par reverse engineering (classes et interfaces) ne seront pas générés à partir du modèle. Pour générer un classificateur, vous devez cocher la case Générer dans sa feuille de propriétés
Bibliothèques Spécifie une liste de modèles de bibliothèque à utiliser comme référence lors du reverse engineering.

Le modèle de destination du reverse engineering peut contenir des raccourcis vers des objets définis dans une bibliothèque. Si vous spécifiez la bibliothèque ici, le lien entre le raccourci et son objet cible (contenu dans la bibliothèque) sera préservé et la bibliothèque sera ajoutée à la liste des modèles cibles dans le modèle de destination du reverse engineering.

Vous pouvez faire glisser les bibliothèques dans la liste afin de spécifier une hiérarchie de bibliothèques. PowerAMC tentera de résoudre les raccourcis trouvés dans le modèle de destination du reverse engineering en utilisant tour à tour chacune des bibliothèques spécifiées. Ainsi, si la bibliothèque v1.1 apparaît dans la liste avant la bibliothèque v1.0, PowerAMC tentera d'abord de résoudre les raccourcis vers la bibliothèque v1.1 et analysera uniquement la bibliothèque v1.0 s'il reste des raccourcis non résolus.

Vous devez utiliser la liste des modèles cibles pour gérer les bibliothèques liées au modèle de destination du reverse engineering, par exemple, vous pouvez changer la version de bibliothèque. Reportez-vous à la section "Utilisation de la liste des modèles cibles" dans le chapitre "Gestion des raccourcis" du Guide des fonctionnalités générales .

Steps Pour définir les options de reverse engineering XML :

  1. Sélectionnez Langage→Reverse engineering XML pour afficher la boîte de dialogue Reverse engineering de XML.
  2. Cliquez sur l'onglet Options.
  3. Cochez ou décochez la case Créer des symboles.
  4. Sélectionnez le répertoire Bibliothèque.
  5. Cliquez sur Appliquer, puis sur Annuler.
