Chapter 18 Travailler avec XML

Séquence

Les éléments XML-Schema peuvent être contraints de s'afficher dans l'ordre de déclaration, on parle alors de séquence.

Dans PowerAMC, selon de type de séquence que vous devez concevoir, vous pouvez utiliser l'une des méthodes suivantes :

• Si tous les attributs de classe sont définis dans la séquence, vous devez créer une classe dépourvue de stéréotype et définir l'attribut étendu de classe isSequence à true. Dans l'exemple suivant, tous les attributs de la classe item_sequence sont définis dans la séquence :

<xsd:element name="item_sequence">
 <xsd:sequence>
  <xsd:element name="prodName" type="int"/>
  <xsd:element name="prodID" type="int"/>
  <xsd:element name="prodPrice" type="int"/>
 </xsd:sequence>
</xsd:element>

• Si certains des attributs de classe n'appartiennent pas à la séquence, vous devez procéder de la façon suivante : créer une classe contenant les attributs appartenant à la séquence et affecter le stéréotype <<sequence>> à cette classe, créer une autre classe contenant les autres attributs, sélectionner l'outil Lien interne dans la palette puis tracer un lien de la seconde classe vers la classe <<sequence>> :


  Le code résultant se présente comme suit :

<xsd:element name="PurchaseOrder">
 <xsd:sequence>
  <xsd:element name="shipTo" type="int"/>
  <xsd:element name="billTo" type="int"/>
 </xsd:sequence>
 <xsd:element name="prodID" type="int"/>
</xsd:element>

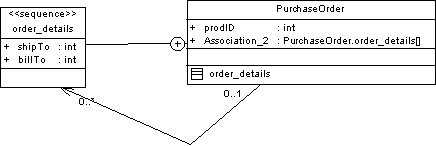

Par défaut, les classes internes sont générées avant les attributs dans une classe (comme défini dans l'entrée Class\Template\body dans le fichier de définition du langage objet). Toutefois, vous pouvez modifier la génération des attributs de classe à l'aide de la fonctionnalité de migration d'attributs. Pour ce faire, vous devez créer une association de la classe parent vers la classe <<sequence>>, pointer sur l'association, cliquer le bouton droit de la souris, puis sélectionner Migrer → Migrer les rôles navigables. L'attribut migré peut ensuite être déplacé dans la liste des attributs de classe afin de respecter l'ordre de génération souhaité.

<xsd:element name="PurchaseOrder">
 <xsd:element name="prodID" type="int"/>
 <xsd:sequence>
  <xsd:element name="shipTo" type="int"/>
  <xsd:element name="billTo" type="int"/>
 </xsd:sequence>
</xsd:element>
