Chapter 8 Travailler avec les services Web

Options de reverse engineering de WSDL

Le processus d'importation utilise un fichier WSDL ou une URL WSDL comme entrée et permet de créer un composant et sa classe associée. Vous pouvez également créer un diagramme de déploiement avec des noeuds et des instances de composant pour symboliser le déploiement.

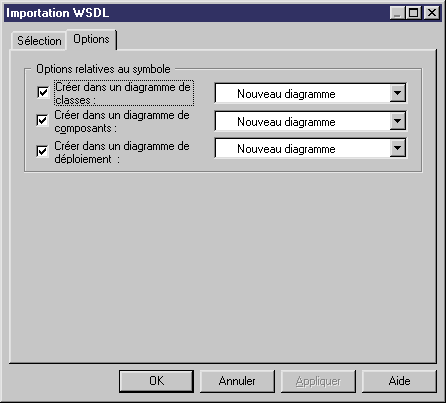

La page Options de la boîte de dialogue Importation WSDL inclut les éléments suivants :

Elément Description
Créer dans un diagramme de composants Permet de créer le symbole des composants dans le diagramme de composants de votre choix
Créer dans un diagramme de classes Permet de créer le symbole des classes dans le diagramme de classes de votre choix
Créer dans un diagramme de déploiement Permet de créer le symbole des instances de composants dans le diagramme de déploiement de votre choix

Steps Pour définir les options de reverse engineering WSDL :

  1. Sélectionnez Langage→Importer du code WSDL pour afficher la boîte de dialogue Importation WSDL.
  2. Cliquez sur l'onglet Options.
  3. Sélectionnez les options appropriées.
  4. Cliquez sur Appliquer.
